| ブランド名: | WINLEY |
| モデル番号: | D-100/34.5 |
| MOQ: | 1unit |
| 価格: | $1000-$10000 |
| パッケージの詳細: | Plywood case |
| 支払条件: | T/T |
100KVA シングルフェーズポールマウント配送トランスフォーマー 双電圧 ステップダウン 34.5KV から 120V
構造
主なデータ
| 段階 | 単相 |
| 容量 | 100KVA |
| 主電圧 | 34500GrdY/19920 |
| 副電圧 | 120/240V (L-N-L) |
| 二次性ファザー | 二重巻き込み 単相 |
| 2次BIL | 30KV |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 隔熱評価 | E級 隔熱 - 120°C, 248°F |
| 冷却クラス | ONAN 自冷却 |
| 効率基準 (s) | DOE 2016規格 ANSI/IEEE規格を満たしている |
| K因子評価 (調和緩和) | K-1 (スタンダード) |
| 巻き物 | 銅 |
| 環境温度の評価 | 40°C |
| 音量 | 50dBA |
| 基本材料 | 穀物指向鋼 |
| タンクの材料 | コーティングされた鋼 |
| サイズ* | 30.70''-W x 31.85''-D x 47.20''-H |
| 効率性 | 99.00% |
| 負荷損失なし (ワット) | +/- 270W |
| 全負荷損失 (ワット) | +/- 1,250W |

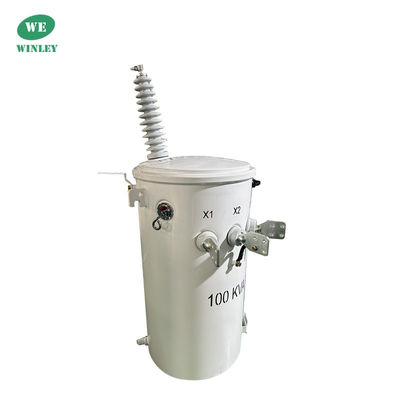

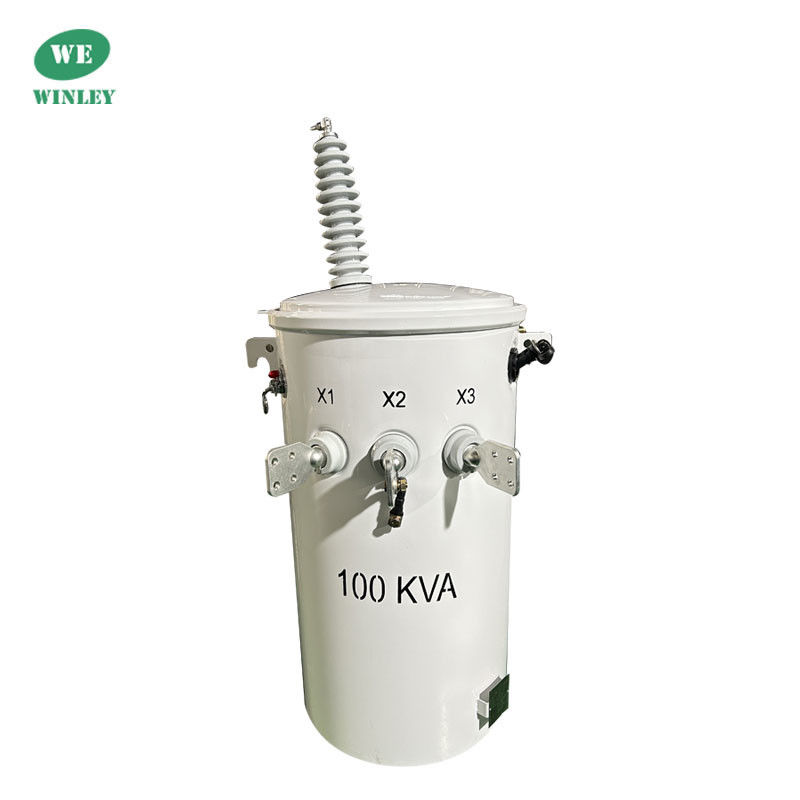

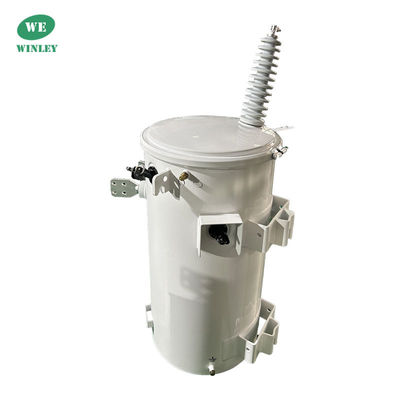

製品図
主要な特徴:
* 防火安全を高めるためにFR3液体のオプションまたは電気グレードのミネラルオイル
* ANSI,NEMA,DOE エネルギー効率を含む業界基準を満たすまたは超える
* EPRI が推奨する 交互性 の 核 型 の 設計 で 設計 さ れ て 低 側 の 電圧 突発 に より 強い 抵抗 を 備える
* ポリマー低電圧ブッシングは5〜50kVAで標準です
*高い信頼性と低いフィールド障害率のために設計されたコアとコイル:粒型指向電気鋼またはアモルフ鋼で利用可能
*ドーム型カバーデザインと形成されたカバーバンドは,圧力に耐える能力を高め,ブッシュの余剰をなくし,カバーの保持を改善します
* 高電圧ブッシング設計により,ガシケート保護とシールが向上します
*Rural Utilities Service (RUS) の仕様に設定可能
仕様
| 格付け 容量 (KVA) |
高電圧 (V) |
低電圧 (V) |
負荷なしの損失 (W) |
負荷中の損失 (W) |
効率性(%) | サイズ H*D*W(ミリ) |
体重 (lb) |
||
| 10 | 34500/19920V 13800/7957V 13200/7620V 12470/7200V ほかにも |
120Vから240V 240~480V 347V 600V |
36 | 120 | 98.7 | 500 | 525 | 885 | 330 |
| 15 | 50 | 195 | 98.82 | 520 | 565 | 905 | 462 | ||
| 25 | 80 | 290 | 98.95 | 560 | 590 | 935 | 567.6 | ||
| 37.5 | 105 | 360 | 99.05 | 610 | 625 | 935 | 748 | ||
| 50 | 135 | 500 | 99.11 | 635 | 675 | 1035 | 869 | ||
| 75 | 190 | 650 | 99.19 | 745 | 840 | 1035 | 1056 | ||
| 100 | 210 | 850 | 99.25 | 770 | 965 | 1135 | 1166 | ||
| 167 | 350 | 1410 | 99.33 | 795 | 890 | 1335 | 1496 | ||
| 250 | 500 | 2000 | 99.39 | 1080 | 1030 | 1390 | 2816 | ||
| 333 | 350 | 2500 | 99.43 | 1140 | 1060 | 1450 | 3410 | ||
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料サービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を持っています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い,製品が完成すると包括的な品質テストを行います.
|
