| ブランド名: | WINLEY |
| モデル番号: | S-150/12 |
| MOQ: | 1unit |
| 価格: | $5000-$150000 |
| パッケージの詳細: | Plywood case |
| 支払条件: | T/T |

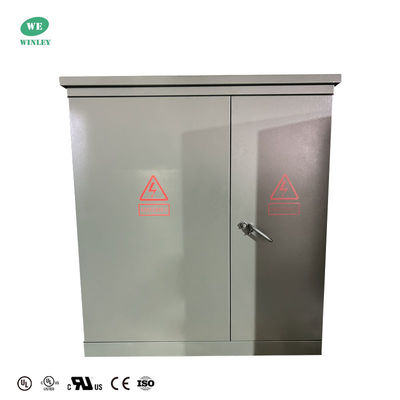

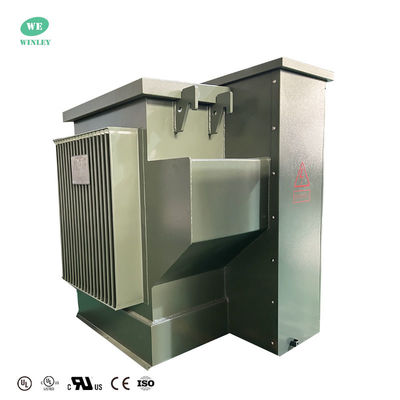

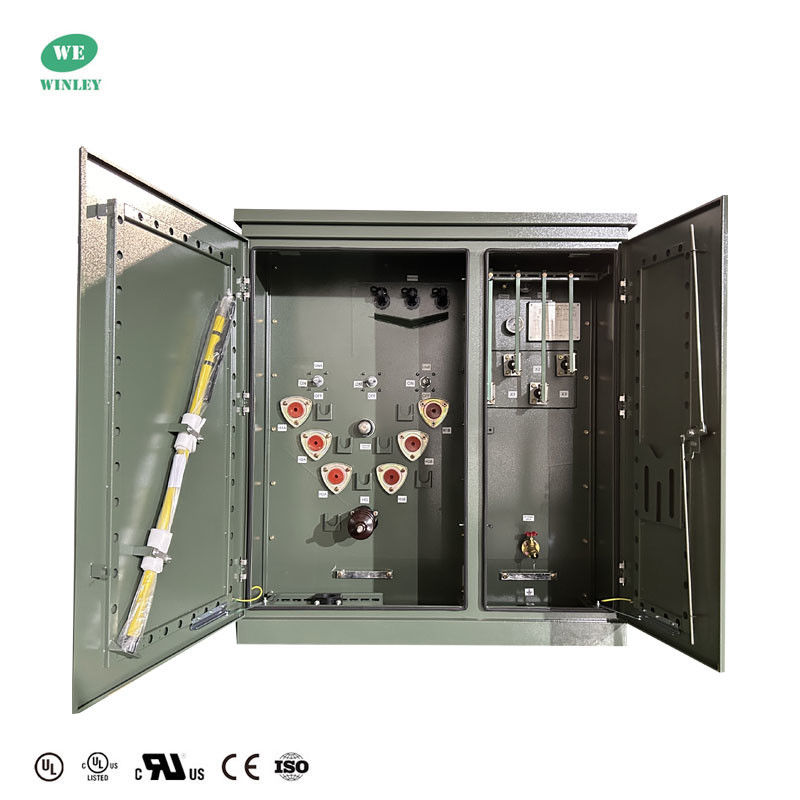

UL認定 225kva 3相パッド搭載 トランスフォーマー ステップアップ 208V 13.8KV太陽光発電の用途
住宅の屋根から 商業用や産業用 電力発電所までWINLEYの太陽光配送トランスフォーマーは,太陽光インバーターの様々なサイズとそれぞれのアプリケーションに特化した.
WINLEYの3相型パッド式太陽光発電トランスフォーマーは 様々な環境条件で 信頼性のある動作を できるように設計されていますこれらの液体で満たされたトランスフォーマーは,太陽光発電の容量と収集配列の電圧クラスに応じて評価されていますANSI/IEEEを含むすべての適用基準に適合し,エネルギー効率のために設計されています.この太陽光発電とエネルギー貯蔵 トランスフォーマーは,安全性とシステム統合を最適化するために,さまざまなサイト特有の特徴でカスタマイズできます.
主なデータ
| トランスフォーマー型 | パッドマウント |
| トランスフォーマー供給型 | ループフィード |
| オペレーション | ステップアップ 操作 |
| 段階 | 3 段階 |
| 容量 | 225KVA |
| ベクトルグループ | イイイイ |
| 主電圧 | 208Y/120 |
| 副電圧 | 13800GrdY/7968 |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 冷却クラス | ONAN 自冷却 |
| 阻力 (典型的な) | 5.75% |
| K因子評価 (調和緩和) | K-1 (スタンダード) |
| 巻き物 | 銅 |
| 環境温度の評価 | 40°C |
| 音量 | 55dBA |
| サイズ* | 61''-W x 54''-D x 69''-H |
| 総重量 (液体で満たされた) * | 3637ポンド |
| 効率性 % | 99.00% |
| 負荷損失なし (ワット) | +/- 990W |
| 全負荷損失 (ワット) 100% | +/- 3,600W |
技術図
太陽電池 トランスフォーマー の 構造

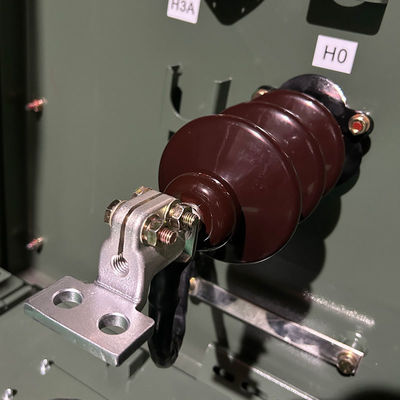

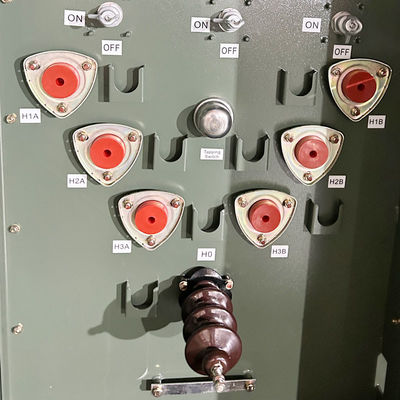

太陽電池トランスフォーマーの構造は,主にタンク,鉄コア,巻き込み,ブッシングで構成され,従来のトランスフォーマーと密接に似ている.しかし,従来の電源配送変圧器は,特殊なアプリケーション要件により太陽光インバーターに使用できません.太陽光発電所のユニークな性質,インバーター技術,および運用特性を考慮して,カスタマイズすることが不可欠です.
仕様
| 製品仕様 | ||||||||
| 定数電源 (KVA) |
高電圧 (KV) |
低電圧 (V) |
負荷なしの損失 (W) |
負荷中の損失 (W) |
高さ (mm) |
深さ (mm) |
幅 (mm) |
体重 (kg) |
| 75 | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247 グルディ/7200 4160GrdY/2400 ほかにも |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 |
| 150 | 280 | 2200 | 1530 | 980 | 1510 | 989 | ||
| 300 | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | ||
| 500 | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | ||
| 750 | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | ||
| 1000 | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | ||
| 1500 | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | ||
| 2000 | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | ||
| 2500 | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | ||
| 3000 | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | ||
| 3735 | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | ||
格付け
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料サービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を持っています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い,製品が完成すると包括的な品質テストを行います.
|
