| ブランド名: | WINLEY |
| モデル番号: | ZGD-50/15 |
| MOQ: | 1unit |
| 価格: | $1000-$10000 |
| パッケージの詳細: | Plywood case |
| 支払条件: | T/T |

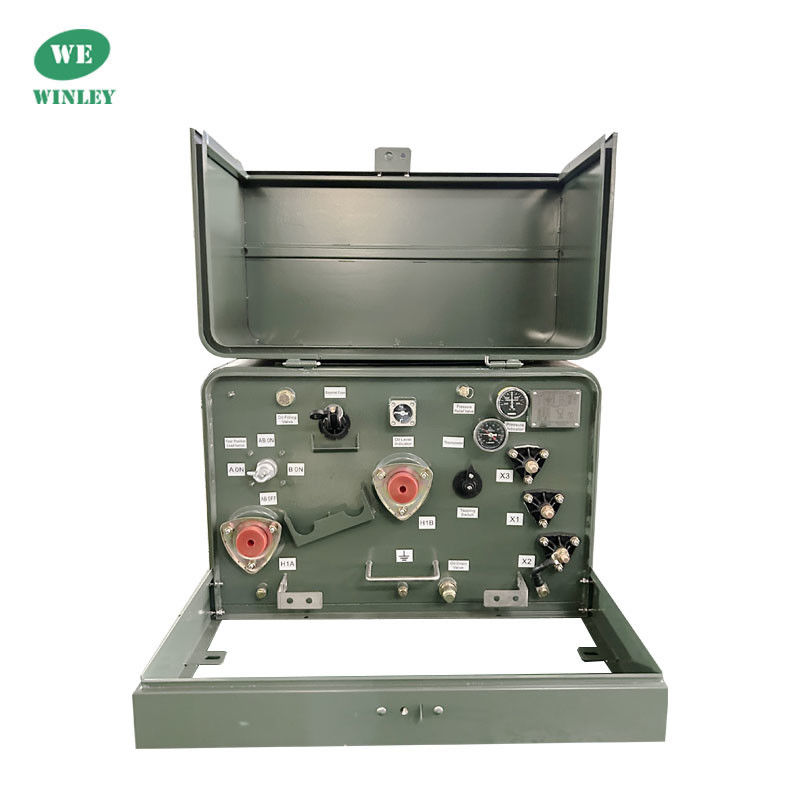

50kva 単相パッドマウント トランスフォーマー 油浸し配送 トランスフォーマー 13800V から 120V ANSI/IEEE C57
概要
1単相パッド搭載トランスフォーマーとは,油浸し配送トランスフォーマーである.
2伝統的なトランスフォーマーは箱型の殻で設計されています.
3サイズが小さく重量も軽く 騒音も低く 損失も少なく 安全性も信頼性も高い
4住宅区,商業センター,病院,公園,学校などで広く使用されています.
5単相パッドを装着したトランスフォーマーは自冷,ループまたは放射線供給で利用可能であり,デッドフロントで,ANSI/CSA/IEEE規格を満たすまたは超えています.
WINLEY ELECTRICが製造する単相パッド搭載変圧器は,10KVAから250KVAまでの容量と35KVまでの電圧があり,ANSI/CSA/IEEE規格を満たすか超えている.
主なデータ
| トランスフォーマー型 | パッドを装着し,II型コンパートメント |
| トランスフォーマー配置 | 液体で満たされたパッド |
| 段階 | 単相 |
| トランスフォーマー供給型 | ループフィード |
| 容量 | 50KVA |
| ベクトルグループ | 2 ポイント |
| 主電圧 | 13800GrdY/7968 |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 隔熱評価 | E級 隔熱 - 120°C, 248°F |
| 冷却クラス | ONAN 自冷却 |
| 効率基準 (s) | DOE 2016 標準を満たし,ANSI/IEEE 標準を満たしている |
| K因子評価 (調和緩和) | K-1 (スタンダード) |
| 巻き物 | 銅 |
| 環境温度の評価 | 40°C |
| 音量 | 48dBA |
| サイズ* | 35''-W x 38''-D x 24''-H |
| 体重* | 780ポンド |
| 効率性 | 98.95% |
| 負荷損失なし (ワット) * | +/- 166W |
| 負荷損失 (ワット) * | +/- 640W |
| 総負荷損失 (ワット) * | +/- 826W |
商品の詳細
図面
格付け
仕様
| Sインゲル相パッド搭載トランスフォーマー 仕様 | ||||||||
| 格付け | 高電圧 (kV) | 負荷 損失 は ない | 負荷負荷 | 高さ | 深さ | 幅 | オイル重量 (kg) | 総重量 ((kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15kVA | 34.5/19.92 13.8/8 13.2/76 12.47/72 ほかにも |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
|
なぜ我々を選んだのか
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料サービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を持っています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い,製品が完成すると包括的な品質テストを行います.
図面
|
