| ブランド名: | WINLEY |
| モデル番号: | ZGS-500/12 について87 |
| MOQ: | 1ユニット |
| 価格: | $5000-$150000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |
3相パッドマウント変圧器 油入配電 500Kva 12870V ANSI IEEE規格
当社が選ばれる理由

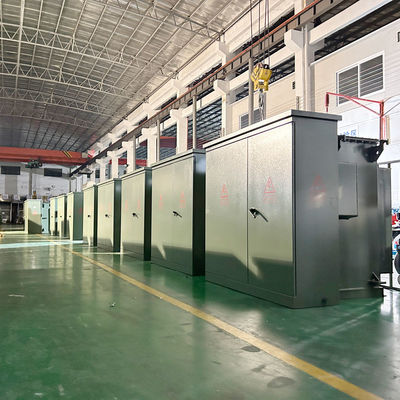

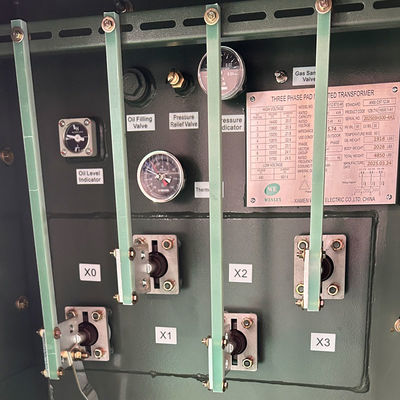

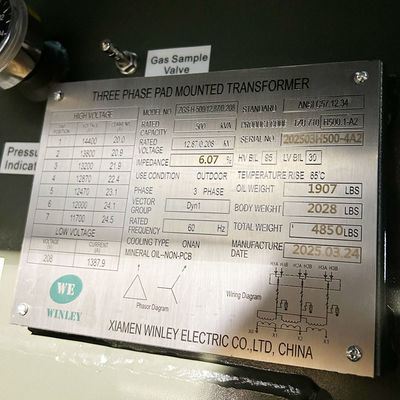

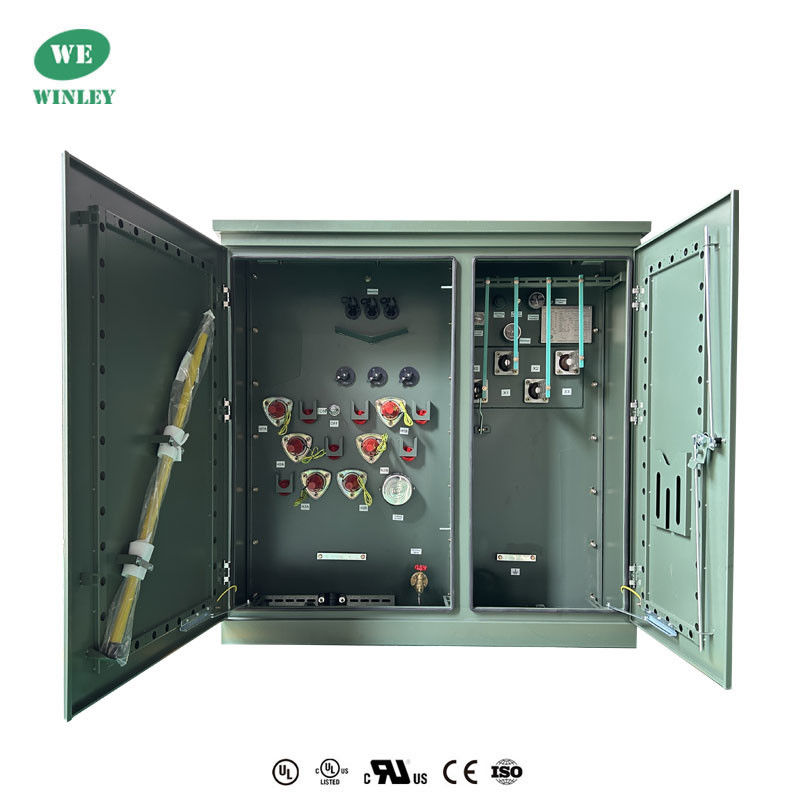

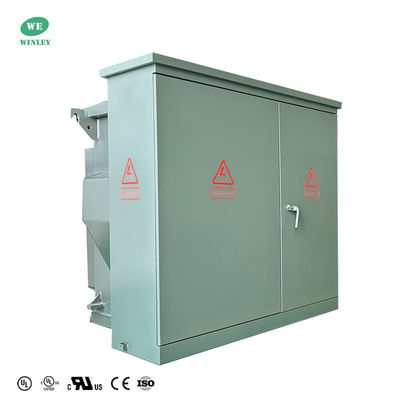

製品写真
ラジアル給電システム向けに設計されたこの変圧器は、12,870Vデルタ一次から208Y/120Vワイ二次に変換し、安全なメンテナンスのためにデッドフロント一次端子を備えています。7つの電圧設定にわたるオフ回路タップにより、グリッドのニーズに対応します。アルミニウム巻線とケイ素鋼コアをコーティングされたスチールハウジングに内蔵し、商業/工業用途向けに耐久性のある性能を提供し、屋内/屋外設置用のANSI/IEEE C57.12.34に準拠しています。
主なデータ
| 3相パッドマウント変圧器 仕様データ | |||||
| No. | 詳細 | Unit | 仕様 | 備考 | |
| 1 | タイプ | ~ | パッドマウント、ラジアル給電 | ||
| 2 | 定格容量 | kVA | 500 | ||
| 3 | 相数 | ~ | 3 | ||
| 4 | 一次電圧 | V | 12870 | デルタ | |

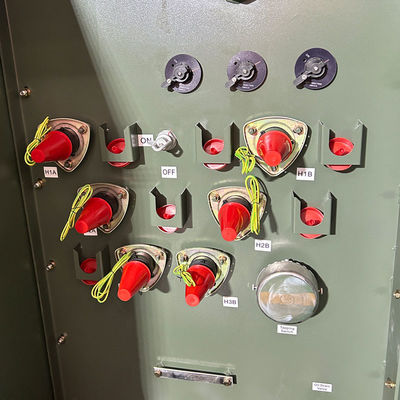

| 5 | 一次端子 | ~ | 15kVクラス、BIL95kV、200Aウェル&インサート | デッドフロント | |
| 6 | 二次電圧 | V | 480Y/277 | ワイ-N | |
| 7 | 二次接続 | ~ | 4穴スペード | ||
| 7 | タップの種類 | ~ | オフ回路タップ | ||
| 8 | タップ範囲 | % | 14400、13800、13200、12870、12470、12000、11700 | ||
| 9 | 冷却方法 | ~ | ONAN | ||
| 10 | 定格周波数 | Hz | 60 | ||
| 11 | ベクトルグループ | ~ | Dyn1 | ||
| 12 | 絶縁クラス | ~ | A (105℃) | ||
| 13 | 温度上昇 | K | 65 | ||
| 14 | 無負荷損失 | W | 750 | 10%の許容誤差あり | |
| 15 | 負荷損失（85℃) | W | 5800 | ||
| 16 | インピーダンス | % | 5.5～6.5 | ||
| 17 | 巻線材料 | ~ | アルミニウムまたは銅 | ||
| 18 | コア材料 | ~ | ケイ素鋼 | ||
| 19 | 冷却材 | ~ | 鉱物油 | ||
技術図面
仕様
| 定格電力 (KVA) |
高電圧 (KV) |
低電圧 (V) |
無負荷損失 (W) |
負荷損失 (W) |
高さ (mm) |
奥行き (mm) |
幅 (mm) |
重量 (kg) |
重量 (Lbs) |
| 75KVA | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 or その他 |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
製造プロセス
よくある質問
1. Q: サンプル注文はできますか？
A: はい、品質をテストおよび確認するためのサンプル注文を歓迎します。
2. Q: リードタイムは？
A: 量産時間は15～25日です。
3. Q: 保証期間は？
A: B/Lから24ヶ月です。付属品に問題がある場合は、破損した付属品の写真を送っていただければ、無償でサービスを提供します。製品の数に応じて、破損しやすい付属品を無償で提供します。必要に応じて技術サポートも提供できます。
4. Q: OEM/ODMは利用可能ですか？
A: はい、可能です！当社は自社R&Dチームを持つメーカーであり、お客様の図面や要件に応じて製品をカスタマイズできます。
カスタマイズされたサービス：
a. カスタマイズされた色と特別な機能。
b. カスタマイズされたボックス。
c. お客様のロゴを印刷。
d. 製品に関するその他のアイデアがあれば、設計と製造をお手伝いします。上記のカスタマイズされたサービスは、製造前に確認する必要があります。
5. Q: 製品の品質をどのように管理しますか？
A: 当社はコアテクノロジーを所有しており、すべての種類の製品はCE認証を取得しています。専門のエンジニアがいます。作業員は図面に従って製品を製造することを厳しく求められています。各プロセスには技術指導者がいます。QC監督者は定期的に生産を検査します。生産中に製品の性能テストを行い、製品が完成したら包括的な品質テストを行います。
|
