| ブランド名: | WINLEY |
| モデル番号: | ZGS-500/12 について47 |
| MOQ: | 1ユニット |
| 価格: | $5000-$150000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |

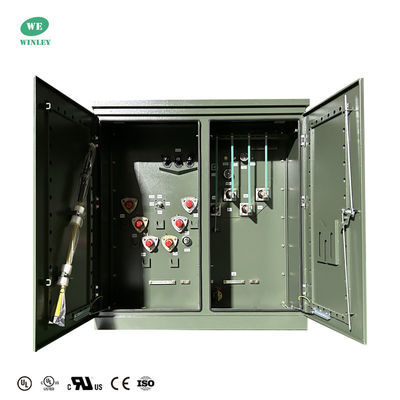

500Kva 3相パッド搭載 トランスフォーマーオイル 住宅用電源配給用 12.47KV UL/ cUL リスト付き
3相パッドを装着した 油浸し配送トランスフォーマーは 強力で信頼性があり 環境に配慮して設計されていますこれらのトランスフォーマーにより信頼性が向上し,重要な機器の故障から保護できます.これらのトランスフォーマーの低運用コストと熱排出量は,幅広い用途に理想的な選択肢となっています.
なぜ我々を選んだのか
主なデータ
| 容量 | 500KVA |
| 段階 | 3 段階 |
| トランスフォーマー供給型 | ループフィード |
| ベクトルグループ | YYn0 |
| 主電圧 | 12470GrdY/7200 |
| 副電圧 | 208Y/120 |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 隔熱評価 | クラスE |
| 冷却クラス | KNAN |
| 効率基準 (s) | DOE 2016基準を満たし,CSA基準を満たし,ANSI/IEEE基準を満たしている |
| 巻き物 | 銅 |
| 環境温度の評価 | 40°C |
| サイズ* | 60W × 66-D × 67-H |
| 総重量 (液体で満たされた) * | 4902ポンド |
| 効率性 % | 99.15% |
| 負荷損失なし (ワット) | +/- 690W |
| 全負荷損失 (ワット) 100% | +/- 4,950W |

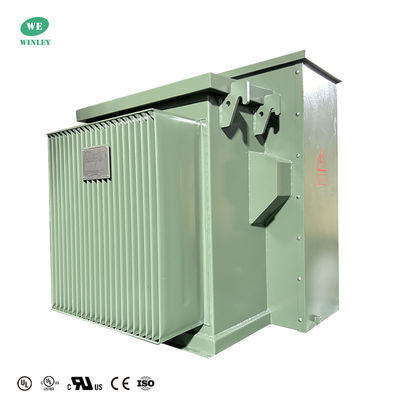

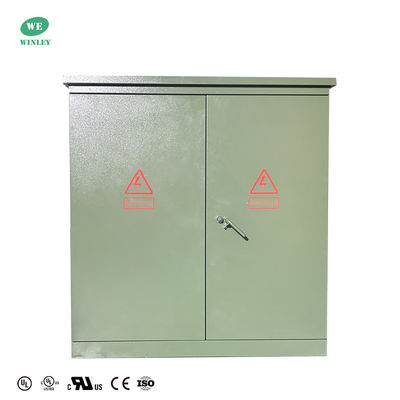

製品構造
1) トランスフォーマー部分と制御キャビネット部分,そのトランスフォーマー部分は完全に密閉された構造である.そして隔熱油は2種類の高点火点油や普通油であることができます.
2) コントロールキャビネットは高電圧室と低電圧室に分かれています.

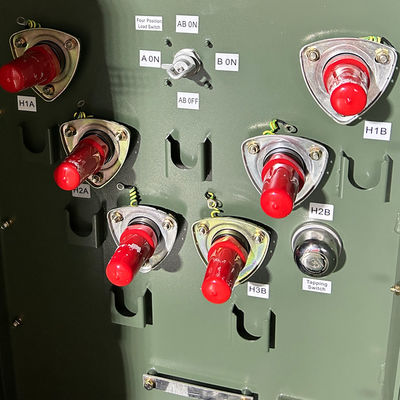

3) 高電圧室には:高電圧ケーブルプラグ,雷電器,負荷スイッチ操作ハンドル,刺激しないタップスイッチハンドル,プラグインファイズ,圧力解離バルブ,温度計油圧計,油位置計,油詰めプラグ,油流出バルブなど,負荷スイッチ,オフ興奮のタップチェンジャー,プラグインファイューズなど.トランスフォーマー・コアと共に トランスフォーマー・オイルに浸透します高電圧ケーブルとトランスフォーマーは肘のケーブルコネクタで接続されています

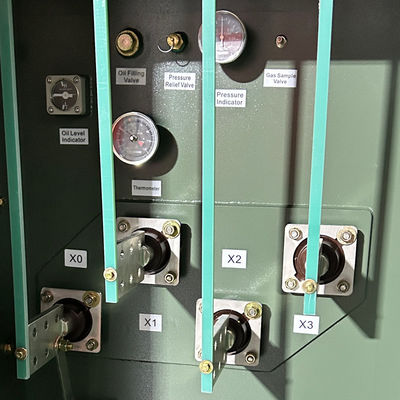

4) 低電圧側には,空気断路器,電流トランスフォーマー,電気エネルギーメーター,アンペアメーター,ボルトメーター,そして出力回路と容量補償装置は,ユーザのニーズに応じて設定することができます.
技術図
仕様
| 定数電源 (KVA) |
高電圧 (KV) |
低電圧 (V) |
負荷なしの損失 (W) |
負荷中の損失 (W) |
高さ (mm) |
深さ (mm) |
幅 (mm) |
体重 (kg) |
体重 (ポンド) |
| 75KVA | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247 グルディ/7200 4160GrdY/2400 ほかにも |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
格付け
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料サービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を持っています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い,製品が完成すると包括的な品質テストを行います.
|
