| ブランド名: | WINLEY |
| モデル番号: | ZGS-500/34 について5 |
| MOQ: | 1ユニット |
| 価格: | $5000-$150000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |

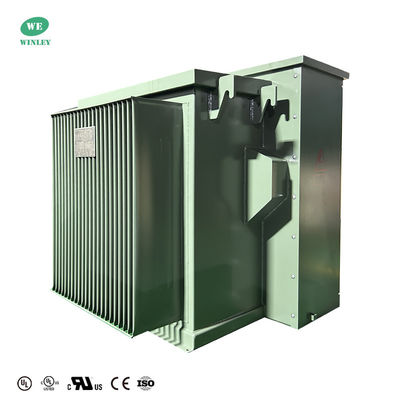

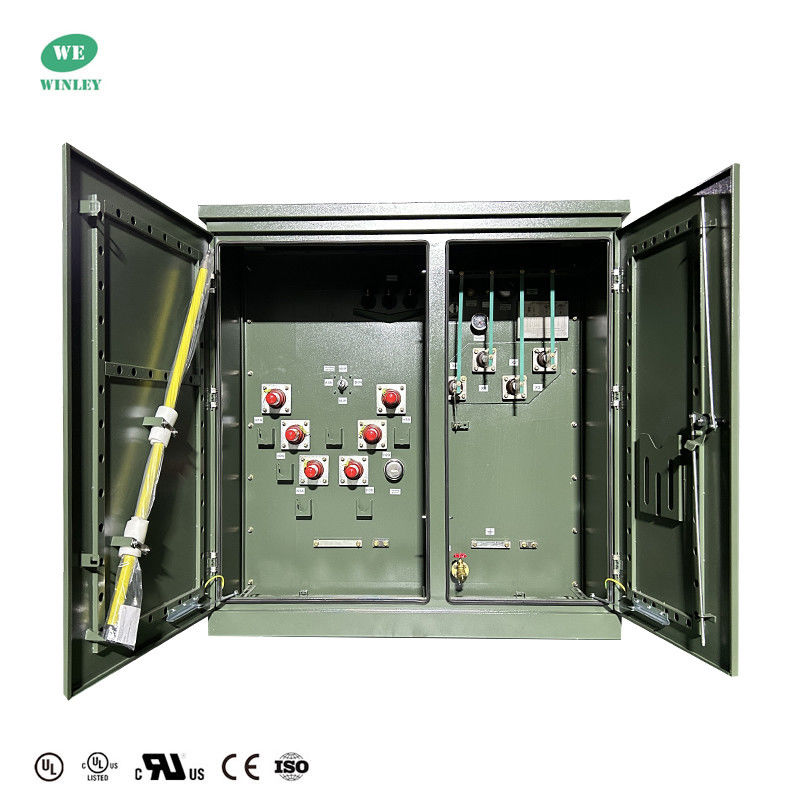

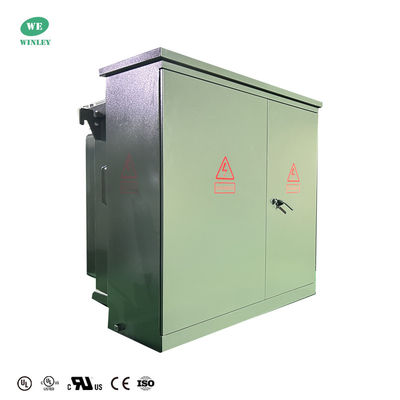

UL認定 3相パッド搭載 トランスフォーマーオイル 500Kva 34.5KV から 208Y デッド フロントループ フィード
概要
3相パッドを搭載したトランスフォーマーでは,重荷スイッチとファイューズがトランスフォーマーの高電圧側に置かれ,トランスフォーマーの中核と巻き込みは同じオイルタンクに浸透します.先進的な構造の利点があります信頼性の高い性能,エネルギー節約と消費削減,柔軟な使用,強力な適応性,経済的利点
なぜ我々を選んだのか
主なデータ
| 段階 | 3 段階 |
| 容量 | 500KVA |
| ベクトルグループ | イイイイ |
| 主電圧 | 34500GrdY/19920 |
| 主電圧クラス | 35kVクラス |
| 主要なBIL | 150KV |
| 副電圧 | 208Y/120 |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 隔熱評価 | E級 隔熱 - 120°C, 248°F |
| 冷却クラス | KNAN;自己冷却 |
| 巻き物 | 銅 |
| 密室の評価 | NEMA 3R 防気ワイヤリングキャビネット 密閉タンク |
| 効率性 % | 99.10% |
| 負荷損失なし (ワット) | +/- 695W |
| 全負荷損失 (ワット) 100% | +/- 4,950W |
標準的な特徴
• 60 Hz の動作
• 65°Cの平均巻き上げ
• ラジアル・ループ・フィード・アレンジメント
• 死んだ型と動いた型のフローバー端末
HV BIL 45 150 kV (デッドフロント) 200 kV (ライブフロント)
LV BIL 30 〜 60 kV
• 低電圧 ドア の 3 点 の 錠前
• 高電圧 の ドア で,その ドア を 開ける の は
低電圧のドアが開いてる
• 硬い鋼の隔壁
• トランスフォーマータンク 蓋から底まで溶接
• 永続的な名札
• 1インチNPTパイプキャップの充填装置
• ANSI タンク・グラウンド・パッド
• 1 インチの排水バルブとサンプラー
• 自動減圧バルブ (35SCFM)
(2) 定数より上下で2.5%の満容量水槽を搭載した水槽交換機.
トランスフォーマータンクの蓋に10×18× (または14×25×) の手穴を1つ.
• オリーブ緑色 (Munsell 7GY 3.29/1.5)
• 最新のANSI基準に従って設計,製造,試験
パフォーマンス
技術図
仕様
| 定数電源 (KVA) |
高電圧 (KV) |
低電圧 (V) |
負荷なしの損失 (W) |
負荷中の損失 (W) |
高さ (mm) |
深さ (mm) |
幅 (mm) |
体重 (kg) |
体重 (ポンド) |
| 75KVA | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247 グルディ/7200 4160GrdY/2400 ほかにも |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
工場試験
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料サービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を持っています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い,製品が完成すると包括的な品質テストを行います.
|
