| ブランド名: | WINLEY |
| モデル番号: | ZGD50/22 試聴する8 |
| MOQ: | 1ユニット |
| 価格: | $1000-$10000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |

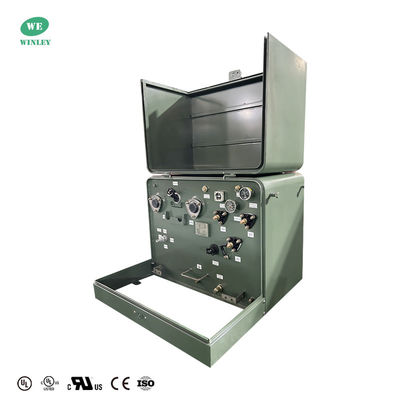

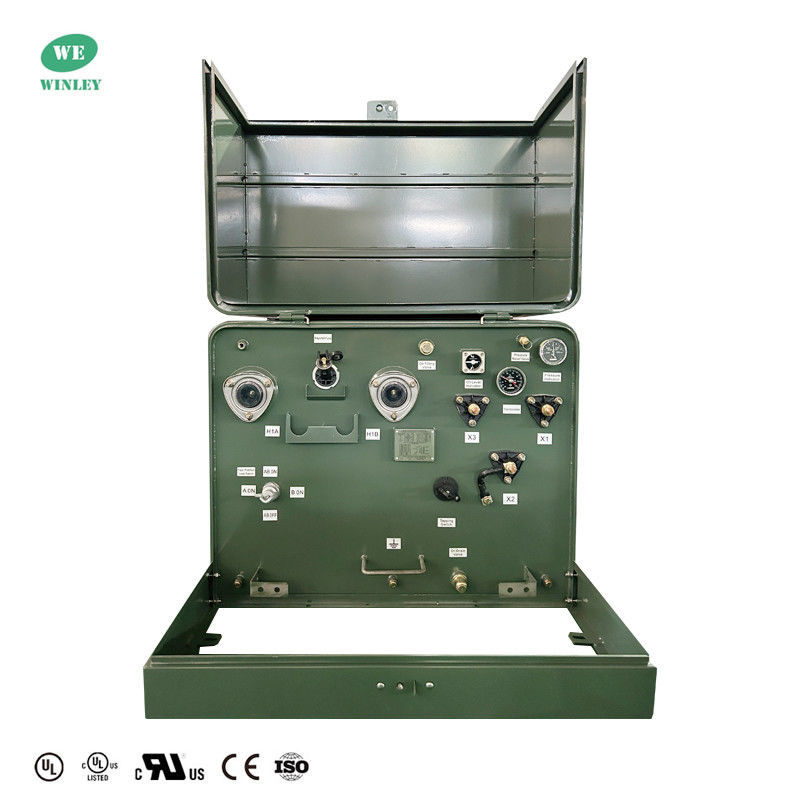

50Kva シングルフェーズパッド搭載配送トランスフォーマー 22860GrdY/13200 IEEE/ANSI/DOE 2016規格
なぜ我々を選んだのか
1温リー単相変圧器はUL/cUL認証を取得し,容量は10-333KVA,電圧は34.5KVまで
2製品は複数の基準に従って設計され,DOE 2016,IEEE,ANS,CSA,IEC,NEMAなどの基準を満たし,または超えています.
3月間配送能力は800台以上で 4週間以内に迅速な配達が可能です
主なデータ
| トランスフォーマー型 | パッドを装着し,コンパートメント型I |
| トランスフォーマー配置 | 液体で満たされたパッド |
| トランスフォーマー供給型 | ラジアルフード |
| 段階 | 単相 |
| 容量 | 50 |
| ベクトルグループ | 2 ポイント |
| 主電圧 | 22860GrdY/13200 |
| 副電圧 | 240/120V (L-N-L) |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 冷却クラス | KNAN;自己冷却 |
| 効率基準 (s) | DOE 2016 標準を満たし,ANSI/IEEE 標準を満たしている |
| 巻き物 | 銅 |
| 効率性 | 99.15% |
| 負荷損失なし (ワット) * | +/- 170W |
| 負荷損失 (ワット) * | +/- 640W |
商品の特徴
1) 単相パッドを装着したトランスフォーマータンクのコーティングがC57を超えている12.8とC5712.29IEEE C57 に完全に準拠しています12.28 機体保全基準
2) ループフード操作のための外側を固定した2つの普遍高電圧ブッシング井戸または放射性フード操作のための外側を固定した1つのブッシング井戸
3) 外部に固定された3つの低電圧ブッシングで,取り外れる地帯付き,完全に隔離された中性端末を含む,針金製のスナップがあります.
4) 凸字のブーシングマウント; 油槽の下部
5) ロープ付き,フラッシュマウントされた不?? 鋼のリフティング装置
6) 自動圧縮装置
7) 酸化阻害剤を搭載した電気性ミネラルオイル.
8) 耐腐蝕性のあるステンレス鋼のヒンジピンと樽を備えた取り外せるフッド 軽度の鋼の囲みと取り外すシールドは,ステンレス鋼のハードウェアで固定されている フロントパネルアクセサリー 設置支架.
9) 水の保持を防ぐため,フッドとオイルコンパートメントのドームアップ表面.
10) オイルフイル/オイルレベルプラグ; オイルドレインプラグ; タンク接地規定
防腐ロック装置 固定ペンタヘッドのセキュリティボルト,浮遊ナッツ,ハンロック
図面
仕様
| Sインゲル相パッド搭載トランスフォーマー 仕様 | ||||||||
| 格付け | 高電圧 (kV) | 負荷 損失 は ない | 負荷負荷 | 高さ | 深さ | 幅 | オイル重量 (kg) | 総重量 ((kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15kVA | 34.5/19.92 13.8/8 13.2/76 12.47/72 ほかにも |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料サービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を持っています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い,製品が完成すると包括的な品質テストを行います.
図面
|
