| ブランド名: | WINLEY |
| モデル番号: | ZGD-25/15 |
| MOQ: | 1ユニット |
| 価格: | $1000-$10000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |

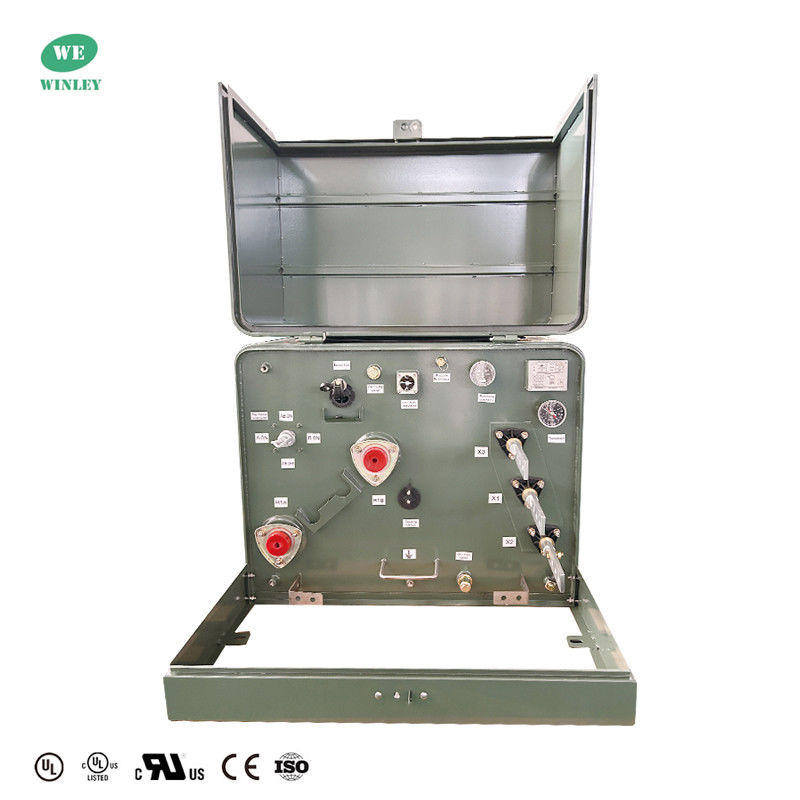

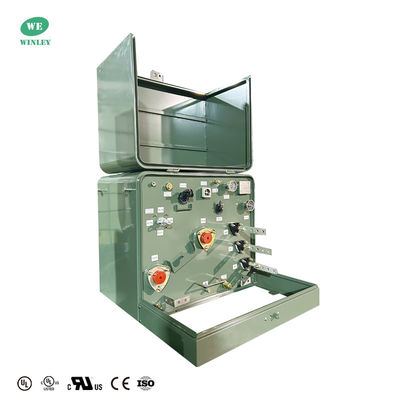

UL/cUL リスト 167kVA シングルフェーズパッドマウントトランスフォーマー 13800V から 120V オイル浸水配送トランスフォーマー ANSI IEEE 規格
住宅用変圧器としても知られる単相パッド式変圧器は,屋外設置のために設計されたコンパクトで閉ざされた構造である.変圧器は密閉構造である.高電圧と低電圧の装置がケーブル入口に並んで設置されていますトランスフォーマータンクには保護フラップカバーがあります.ケーブル入口コンパートメントは,ANSI C57に従ってハンロックを使用します.12住宅用トランスフォーマーは,操作に耐性があり,天候に耐性があります.WINLEYの単相パッドを搭載したトランスフォーマーが完全に準拠し,ANSI,DOE,IEEE,CSA 基準UL/CUL,CSAリストで
主なデータ
| 段階 | 単相 |
| トランスフォーマー供給型 | ループフィード |
| 容量 | 167KVA |
| ベクトルグループ | 2 ポイント |
| 主電圧 | 13800GrdY/7968 |
| 副電圧 | 120/240 |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 隔熱評価 | E 級の隔熱装置 |
| 冷却クラス | ONAN 自冷却 |
| 効率基準 (s) | DOE 2016 標準を満たし,ANSI/IEEE 標準を満たしている |
| 巻き物 | 銅 |
| 環境温度の評価 | 40°C |
| 音量 | 55dBA |
| 標高 (高度) | 海平面以上または以下で3300フィート (1000メートル) |
| 基本材料 | 穀物指向鋼 |
| 効率性 | 99.10% |
| 負荷損失なし (ワット) * | +/- 450W |
| 負荷損失 (ワット) * | +/- 1,825W |
| 総負荷損失 (ワット) * | +/- 2,288W |
図面
性能特性
• ANSI®,IEEE®,NEMA®規格を満たすか,超える
配送トランスフォーマーのためのDOEエネルギー効率基準10 CFR Part 431を満たす
タンクのコーティングはIEEE Std C57を超えています.12.28TM-2005およびIEEE Std C5712.29TM-2005規格 (不?? 鋼ユニットのみ)
• IEEE Std C57 に完全に準拠する12.28TM-2005標準のキャビネット整合性要件
• レーザー 刻印 の 名札
• ステンレス スチール の リフティング 装置
• タンク の 固定 条件
• 自動 減圧 装置
• 電気用鉱物油
• ステンレス スチール の スギ と 樽 を 備えた 鍵 の 扉
• 浮遊式 鍵 ポケット
• ステンレス スチール ペンタヘッド ドア ロック ボルト
• オイル 充填 と 排水 の 備え
• 切れる 台台
• 溶接 型 ドーム型 タンク 蓋
• 高電圧ブッシング・プールは - 200A
仕様
| Sインゲル相パッド搭載トランスフォーマー 仕様 | ||||||||
| 格付け | 高電圧 (kV) | 負荷 損失 は ない | 負荷負荷 | 高さ | 深さ | 幅 | オイル重量 (kg) | 総重量 ((kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15kVA | 34.5/19.92 13.8/8 13.2/76 12.47/72 ほかにも |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
格付け
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料サービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を持っています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い,製品が完成すると包括的な品質テストを行います.
|
