| ブランド名: | WINLEY |
| モデル番号: | D50/13 について2 |
| MOQ: | 1ユニット |
| 価格: | $1000-$10000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |

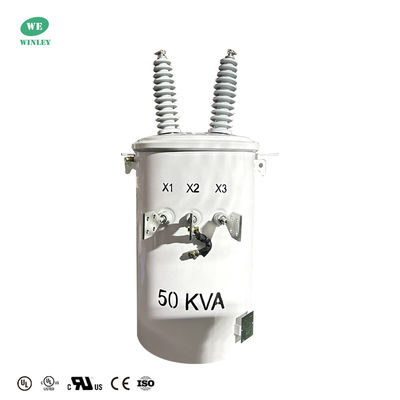

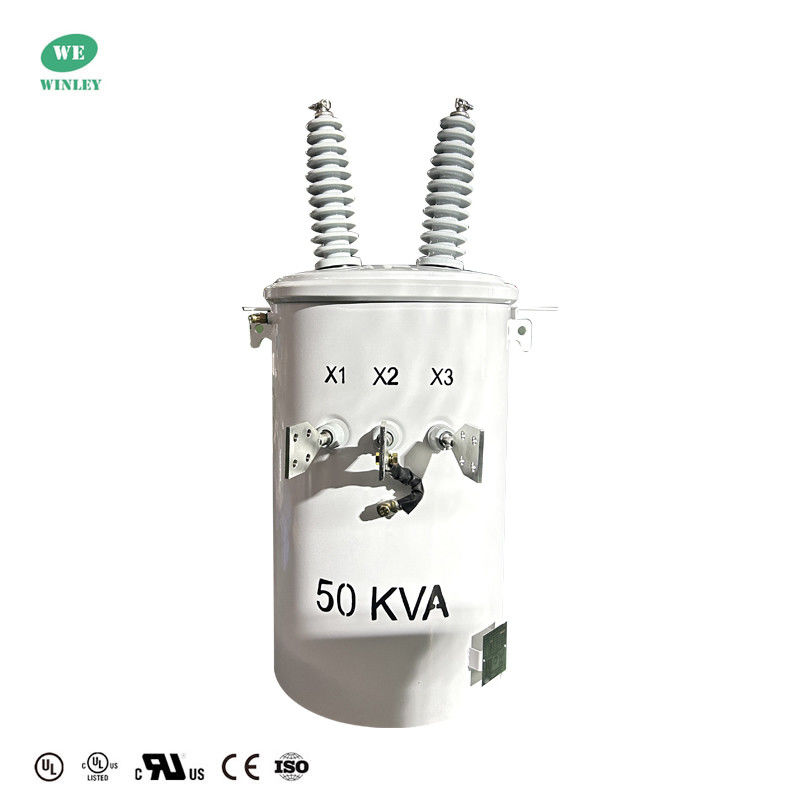

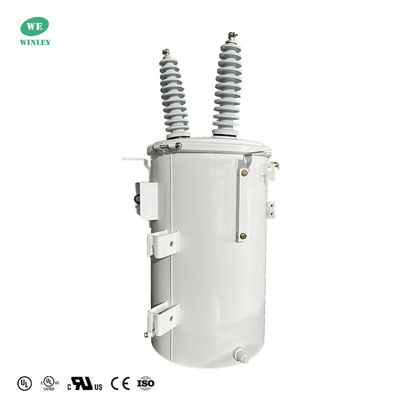

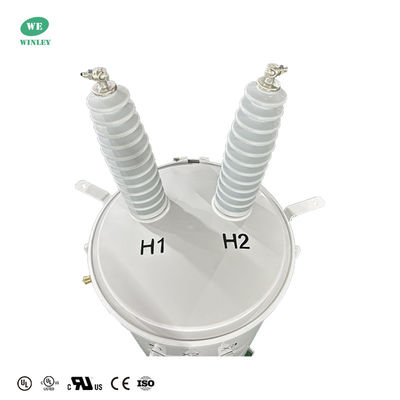

UL認証 ANSI規格 単相油入変圧器 50KVA 22.86KV 電柱取付変圧器
WINLEYが設計・製造した単相電柱取付変圧器は、通常、ユーティリティ配電電圧（2400V～34500V）を低い利用電圧に降圧するために使用されます。
Winleyの単相は、ANSI/IEEE、CSA、DOEなどの国際規格に完全に準拠またはそれを上回っています。単相はul/cul、CSA、IEEEなどの証明書を取得しています。北米、中南米、その他の市場に大量に輸出されています。
主なデータ
| 変圧器の種類 | 架空配電変圧器、従来型 |
| 相 | 単相 |
| 容量 | 50 KVA |
| 一次電圧 | 22860V |
| 二次電圧 | 120/240V |
| 周波数 | 60 Hz |
| 温度上昇 | 65°C |
| 冷却クラス | ONAN; 自己冷却 |
| 効率規格 | DOE 2016規格に適合、ANSI/IEEE規格に適合 |
| 巻線材料 | 銅 |
| 周囲温度定格 | 40°C |
| 騒音レベル | 48 dBA |
| 寸法* | 24.5''-W x 27.0''-D x 45.16''-H |
| 総重量（液体充填）* | 655 lbs |
| 効率 | 98.90% |
| 無負荷損失（ワット） | +/- 176W |
| 全負荷損失（ワット） | +/- 650W |
図面
標準機能
仕様
| 10kva-333kva 単相油入変圧器 | ||||||
| 定格容量（kVA） | 高 | 低電圧（v） | 接続記号 | 標準 | 短絡インピーダンス（％） | 効率 |
| 電圧（v） | （%） | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8-4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
製造プロセス
FAQ
1. Q: サンプル注文はできますか？
A: はい、品質をテストおよび確認するためのサンプル注文を歓迎します。
2. Q: リードタイムは？
A: 量産時間は15〜25日です。
3. Q: 保証期間は？
A: B/Lから24か月です。アクセサリに問題がある場合は、損傷したアクセサリの写真を提出するだけで、無料サービスを提供します。製品の数に応じて、簡単に損傷するアクセサリを無料で提供します。必要に応じて技術サポートも提供できます。
4. Q: OEM/ODMは利用できますか？
A: はい、可能です！当社は独自のR&Dチームを持つメーカーであり、お客様の図面や要件に応じて製品をカスタマイズできます。
カスタマイズされたサービス：
a. カスタマイズされた色と特別な機能。
b. カスタマイズされたボックス。
c. お客様のロゴを印刷します。
d. 製品に関するその他のアイデアがあれば、設計と製造をお手伝いします。上記のカスタマイズされたサービスは、製造前に確認する必要があります。
5. Q: 製品の品質をどのように管理しますか？
A: 当社はコアテクノロジーを所有しており、あらゆる種類の製品がCE証明書を取得しています。専門のエンジニアがいます。作業員は、図面に従って製品を製造することを厳しく求められています。各プロセスには技術指導員がいます。QC監督者は定期的に生産を検査します。生産中に製品の性能テストを行い、製品が完成したら包括的な品質テストを行います。
|
