| ブランド名: | WINLEY |
| モデル番号: | S-1000/72 |
| MOQ: | 1ユニット |
| 価格: | $1000-$150000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |

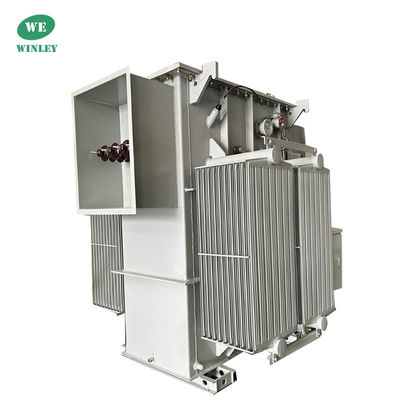

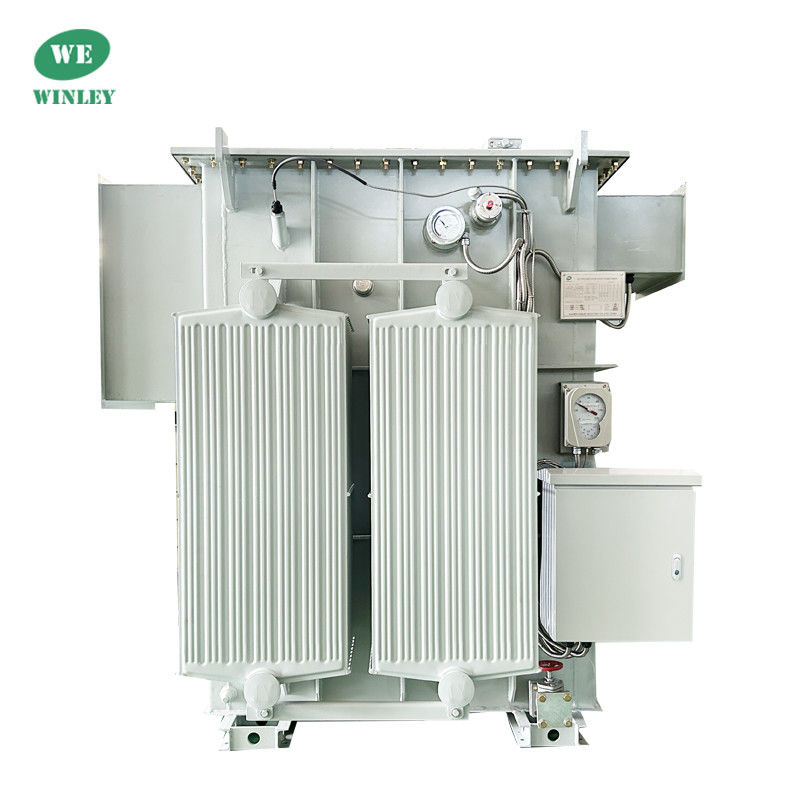

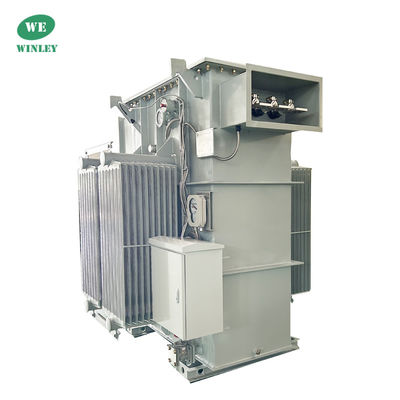

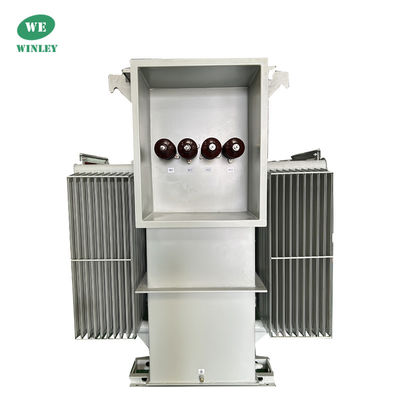

1000 KVA 三相電源配給サブステーション トランスフォーマー 7200V から 480V IEEE ANSI C57
WINLEYのサブステーショントランスフォーマーは,NEMA,ANSI Cを含む最も高い業界基準に従って設計,製造,テストされています.57,DOE,およびIEEEは適用されます.

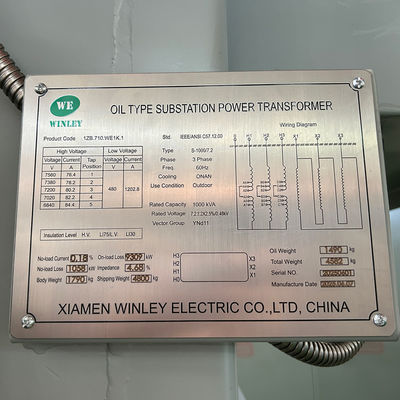

サブステーション トランスフォーマー 主なデータ
| ポイント | ユニット | 要求事項 | コメント |
| タイプ | ~ | オイルタイプ | |
| 定数容量 | kVA | 1000 | |
| 段階番号 | ~ | 3 | |
| 主電圧 | kV | 7200Y/4160V | Wye-N |
| 副電圧 | kV | 480V | デルタ |
| トップタイプ | ~ | 電路外 | |
| 触れる範囲 | % | ±2*2.5% ((5ステップ) | |
| 冷却方法 | ~ | ONAN | |
| 定数周波数 | Hz | 60 | |
| ベクトルグループ | ~ | YNd11 | |
| 隔熱クラス | ~ | A について | |
| 温度上昇 | K | 65 | |
| 負荷外損失 | W | 1050 | |
| 負荷中の損失 (75°C) | W | 10100 | |
| 阻力 | % | 4.0~55 | |
| 巻き物 | ~ | アルミニウム | |
| 中核材料 | ~ | シリコン鋼 | |
| 隔熱液体材料 | ~ | ミネラルオイル |
図面
サブステーション トランスフォーマー標準的な特徴
製品仕様
| サブステーション トランスフォーマー仕様 | |||||
| kVA | HV | LV | 幅(mm) | 長さ(mm) | 高さ(mm) |
| 315kVA | 11000V | 400V | 800 | 696 | 1336 |
| 500kVA | 27600V | 480GrdY/277V | 1730 | 2300 | 1510 |
| 500kVA | 11000V | 415V | 1700 | 1700 | 1650 |
| 750kVA | 11000V | 433V | 1850 | 1845 | 1465 |
| 1000kVA | 14400V | 415/240V | 1085 | 1860 | 1570 |
| 1200kVA | 13800V | 240V | 2450 | 1850 | 1820 |
| 1500kVA | 24940V | 600V | 1800 | 1880 | 1895 |
| 2000kVA | 7200V | 600GrdY/346 | 1766 | 2680 | 1982 |
| 2000kVA | 44000V | 600V | 1260 | 2090 | 1700 |
| 2500kVA | 24940V | 480GrdY/277V | 2400 | 2200 | 2060 |
| 3000kVA | 11000V | 415V | 1600 | 2330 | 1920 |
| 3000kVA | 22800V | 415/240V | 2130 | 3500 | 1910 |
| 3750kVA | 44000V | 600V | 2240 | 2650 | 2700 |
| 4000kVA | 33kV | 600Y/347 | 2150 | 3250 | 2290 |
| 5000kVA | 34500V | 7200V | 3780 | 1850 | 3450 |
| 5000kVA | 34500V | 4160V | 2799 | 2400 | 2938 |
| 6300kVA | 35000V | 400V | 3520 | 2820 | 3470 |
| 6800kVA | 34500V | 800V | 3400 | 2670 | 3400 |
| 7500kVA | 27600Y | 4160V | 3350 | 3290 | 2270 |
工場試験
さらにサブステーショントランスフォーマー
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料サービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を持っています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い,製品が完成すると包括的な品質テストを行います.
|
