| ブランド名: | WINLEY |
| モデル番号: | ZGD-75/12.47 |
| MOQ: | 1unit |
| 価格: | $1000-$10000 |
| パッケージの詳細: | Plywood case |
| 支払条件: | T/T |

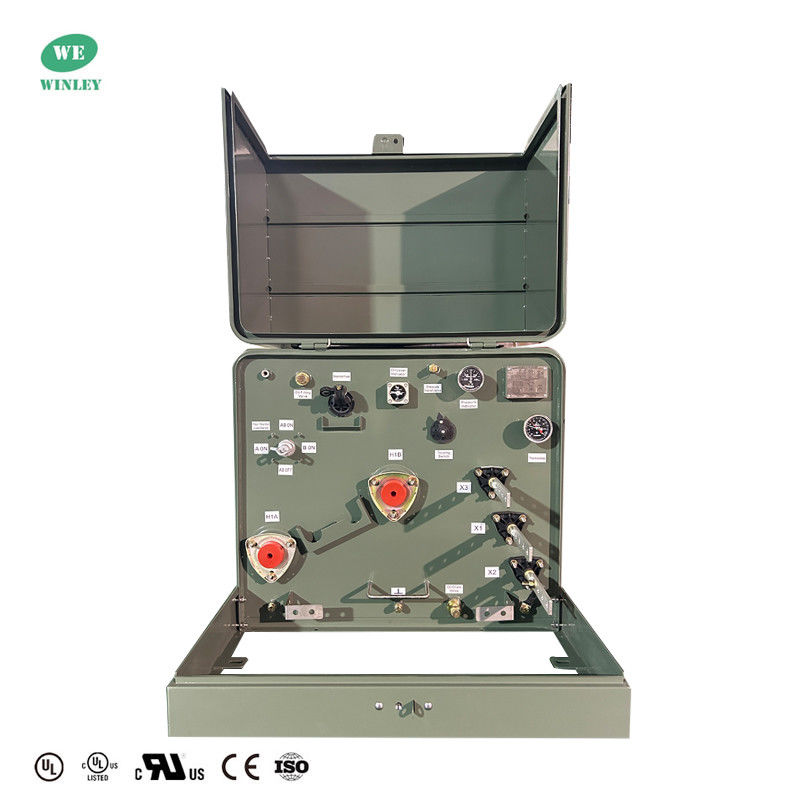

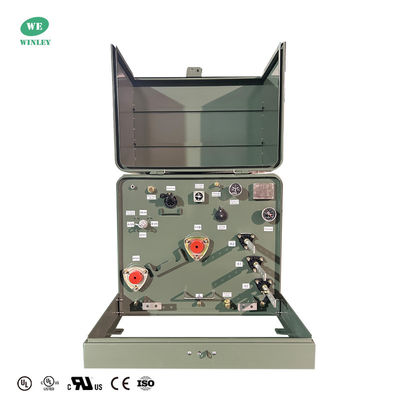

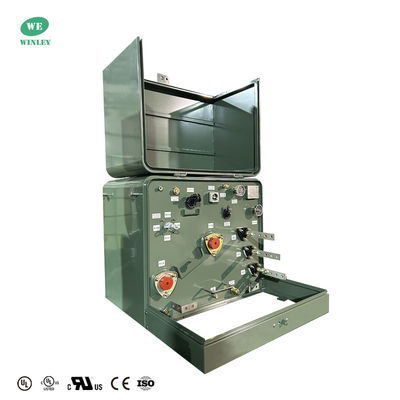

UL/cUL 75Kva シングルフェーズパッドマウント トランスフォーマー 屋外電源配送 ステップダウン 12.47KV ANSI IEEE 規格
なぜ我々を選んだのか
1温リー単相変圧器はUL/cUL認証を取得し,容量は10-333KVA,電圧は34.5KVまで
2製品は複数の基準に従って設計され,DOE 2016,IEEE,ANSI,CSA,IEC,NEMAなどの基準を満たしたり,超えることもできます.
3月間配送能力は800台以上で 4週間以内に迅速な配達が可能です
単相パッド搭載トランスフォーマー 主要データ
| 段階 | 単相 |
| 容量 | 75KVA |
| ベクトルグループ | 2 ポイント |
| トランスフォーマー供給型 | ループフィード |
| 主電圧 | 12470GrdY/7200 |
| 主要なBIL | 95KV |
| 副電圧 | 240/480V |
| 副電圧クラス | 1.2kVクラス |
| 二次性ファザー | 二重巻き込み 単相 |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 隔熱評価 | クラスE |
| 冷却クラス | ONAN |
| 効率基準 (s) | DOE 2016, ANSI/IEEE 規格 |
| 巻き物 | 銅 |
| 環境温度の評価 | 40°C |
| 音量 | 51dBA |
| 効率性 | 99.05% |
| 負荷損失なし (ワット) * | +/- 237W |
| 負荷損失 (ワット) * | +/- 822W |
単相パッド搭載トランスフォーマー標準的な特徴
• ANSI®,IEEE®,NEMA®規格を満たすか,超える
配送トランスフォーマーのためのDOEエネルギー効率基準10 CFR Part 431を満たす
タンクのコーティングはIEEE Std C57を超えています.12.28TM-2005およびIEEE Std C5712.29TM-2005規格 (不?? 鋼ユニットのみ)
• IEEE Std C57 に完全に準拠する12.28TM-2005標準のキャビネット整合性要件
• レーザー 刻印 の 名札
• ステンレス スチール の リフティング 装置
• タンク の 固定 条件
• 自動 減圧 装置
• 電気用鉱物油
• ステンレス スチール の スギ と 樽 を 備えた 鍵 の 扉
• 浮遊式 鍵 ポケット
• ステンレス スチール ペンタヘッド ドア ロック ボルト
• オイル 充填 と 排水 の 備え
• 切れる 台台
• 溶接 型 ドーム型 タンク 蓋
• 高電圧ブッシング・プールは - 200A
単相パッド搭載トランスフォーマー図面
この75KVA単相パッドマウントトランスフォーマーには,ループフード操作と12470GrdY/7200V主要 (95kV BIL) と240/480V次要が備わっています.銅の巻き込み,およびONAN冷却,デッドフロントプライマリ接続,オーバージェス・アタスター,およびバッヨネット・ファイューズを含む.信頼性の高い配送のためにミネラルオイル隔熱を使用し,DOE 2016/ANSI/IEEEを満たす.
性能特性
1) 単相パッドを装着したトランスフォーマータンクのコーティングがC57を超えている12.8とC5712.29IEEE C57 に完全に準拠しています12.28 機体保全基準
2) ループフード操作のための外側を固定した2つの普遍高電圧ブッシング井戸または放射性フード操作のための外側を固定した1つのブッシング井戸
3) 外部に固定された3つの低電圧ブッシングで,取り外れる地帯付き,完全に隔離された中性端末を含む,針金製のスナップがあります.
4) 凸字のブーシングマウント; 油槽の下部
5) ロープ付き,フラッシュマウントされた不?? 鋼のリフティング装置
6) 自動圧縮装置
7) 酸化阻害剤を搭載した電気性ミネラルオイル.
8) 耐腐蝕性のあるステンレス鋼のヒンジピンと樽を備えた取り外せるフッド 軽度の鋼の囲みと取り外すシールドは,ステンレス鋼のハードウェアで固定されている フロントパネルアクセサリー 設置支架.
9) 水の保持を防ぐため,フッドとオイルコンパートメントのドームアップ表面.
10) オイルフイル/オイルレベルプラグ; オイルドレインプラグ; タンク接地規定
防腐ロック装置 固定ペンタヘッドのセキュリティボルト,浮遊ナッツ,ハンロック
仕様
| Sインゲル相パッド搭載トランスフォーマー 仕様 | ||||||||
| 格付け | 高電圧 (kV) | 負荷 損失 は ない | 負荷負荷 | 高さ | 深さ | 幅 | オイル重量 (kg) | 総重量 ((kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15kVA | 34.5/19.92 13.8/8 13.2/76 12.47/72 ほかにも |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料サービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を持っています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い,製品が完成すると包括的な品質テストを行います.
|
