| ブランド名: | WINLEY |
| モデル番号: | ZGS-3750/35 |
| MOQ: | 1unit |
| 価格: | $5000-$150000 |
| パッケージの詳細: | Plywood case |
| 支払条件: | T/T |

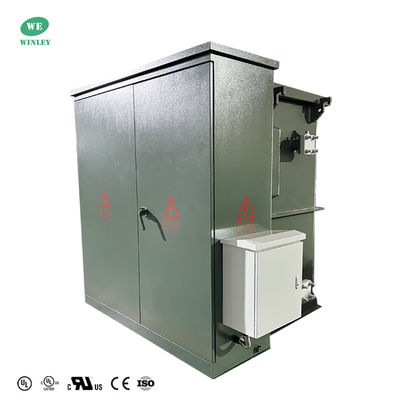

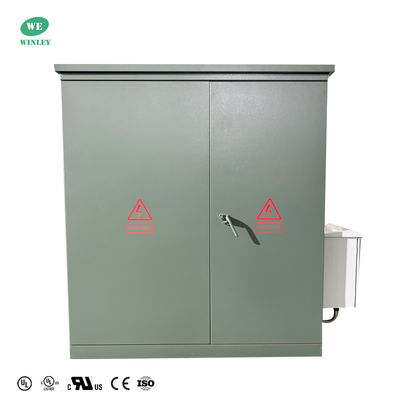

3相パッドマウント変圧器 配電電力 油浸 3750Kva ステップダウン 34500V～480Y ANSI IEEE DOE 2016 UL/cUL認証取得済み
パッドマウント変圧器は、地面に設置されるユーティリティ配電変圧器で、通常は小さなコンクリートパッド上に設置された、施錠可能な金属キャビネットに収容されています。通常、75kVaから5000kVa程度の電力定格で製造され、多くの場合、内蔵のヒューズとスイッチが含まれています。典型的なエンクロージャーには、パッドマウント変圧器のコア/コイルアセンブリを油などに浸すためのタンクと、変圧器の高電圧および低電圧ブッシングをそれぞれ収容するための高電圧および低電圧配線コンパートメントを備えた配線キャビネットが含まれています。
当社を選ぶ理由
3相パッドマウント変圧器 主なデータ
| 変圧器の種類 | パッドマウント、コンパートメントタイプ |
| 変圧器の供給タイプ | ループ供給 |
| 動作 | ステップダウン |
| 相 | 3相 |
| 容量 | 3.75 MVA (3750 KVA) |
| ベクトルグループ | DYN1 |
| 一次電圧 | 34500V |
| 二次電圧 | 480Y/277 |
| 周波数 | 60 Hz |
| 温度上昇 | 65℃ |
| 絶縁定格 | クラスE絶縁 - 120℃、248°F |
| 冷却クラス | KNAN; 自己冷却 |
| インピーダンス（標準） | 5.75% |
| 効率規格 | DOE 2016規格に適合、ANSI/IEEE規格に適合 |
| Kファクター定格（高調波抑制） | K-1（標準） |
| 巻線材料 | 銅 |
| 周囲温度定格 | 40℃ |
技術図面
製品構造
• 60 Hz動作。
• 平均巻線上昇温度65℃。
• ラジアルおよびループ供給配置。
• HV端子のデッドフロントおよびライブフロントタイプ。
• HV BIL 45～150 kV（デッドフロント）200 kV（ライブフロント）。
• LV BIL 30～60 kV。

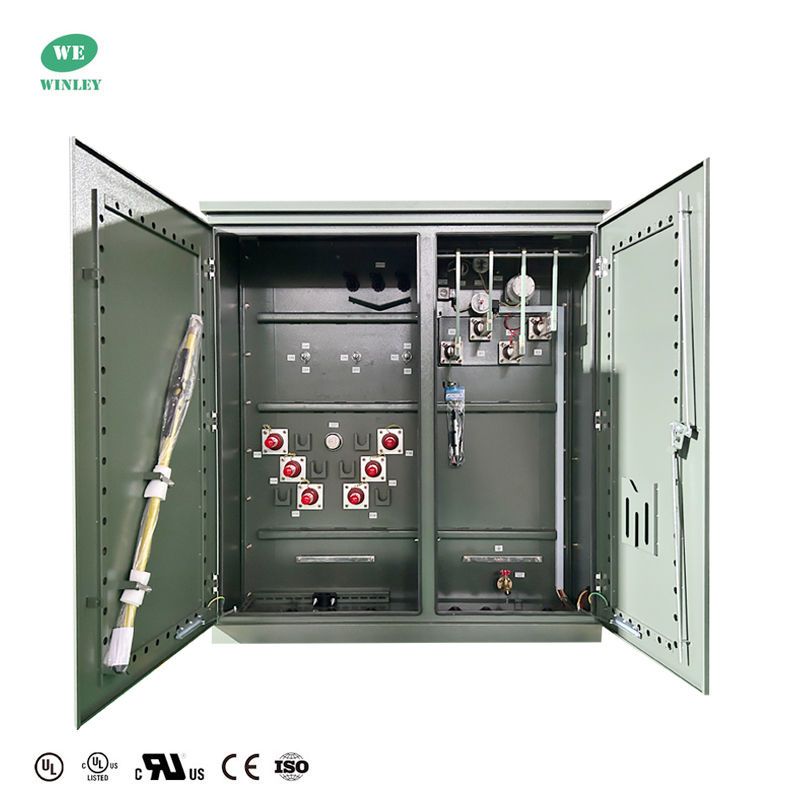

• 低電圧ドアの3点ラッチ。
• 低電圧ドアを開けた後にのみ開くことができる高電圧ドア。
• 剛性のあるスチールパーティション。

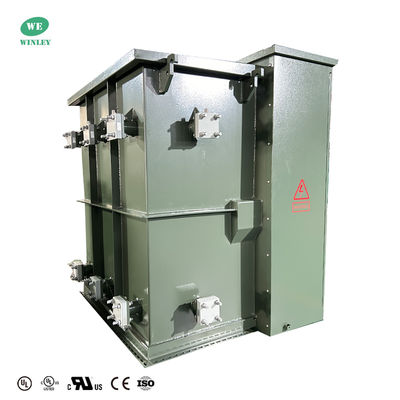

• カバーからベースまで溶接された変圧器タンク。
• 永久銘板。
• 1インチNPTパイプキャップ充填プロビジョン。
• ANSIタンクグラウンドパッド。
• 1インチドレインバルブとサンプラー。
• 自動圧力リリーフバルブ（35 SCFM）。
• 公称値の上と下に（2）2.5％の全容量タップを備えたタップチェンジャー。
• 変圧器タンクカバーに10インチx18インチ（または14インチx25インチ）のハンドホールが1つ。
• オリーブグリーン色（マンセル7GY 3.29/1.5）で塗装。
• 最新のANSI規格に従って設計、製造、およびテストされています。
工場試験
仕様
| 定格電力 (KVA) |
高電圧 (KV) |
低電圧 (V) |
無負荷損失 (W) |
負荷損失 (W) |
高さ (mm) |
奥行き (mm) |
幅 (mm) |
重量 (kg) |
重量 (Lbs) |
| 75KVA | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 or others |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
製造プロセス
FAQ
1. Q: サンプル注文はできますか？
A: はい、品質をテストおよび確認するためのサンプル注文を歓迎します。
2. Q: リードタイムは？
A: 量産時間は15～25日です。
3. Q: 保証期間は？
A: B/Lから24ヶ月です。付属品に問題がある場合は、破損した付属品の写真を送っていただければ、無料サービスを提供します。製品の数に応じて、破損しやすい付属品を無料で提供します。必要に応じて技術サポートも提供できます。
4. Q: OEM/ODMは利用可能ですか？
A: はい、可能です！当社は自社R&Dチームを持つメーカーであり、お客様の図面や要件に応じて製品をカスタマイズできます。
カスタマイズされたサービス：
a. カスタマイズされた色と特別な機能。
b. カスタマイズされたボックス。
c. お客様のロゴを印刷。
d. 製品に関するその他のアイデアがあれば、設計と製造をお手伝いします。上記のカスタマイズされたサービスは、製造前に確認する必要があります。
5. Q: 製品の品質をどのように管理しますか？
A: 当社はコアテクノロジーを所有しており、あらゆる種類の製品がCE認証を取得しています。専門のエンジニアがいます。作業員は、図面に従って製品を製造することを厳しく求められています。各プロセスには技術指導者がいます。QC監督者は定期的に生産を検査します。生産中に製品の性能テストを行い、製品が完成したら包括的な品質テストを行います。
|
