| ブランド名: | WINLEY |
| モデル番号: | S-2500/25 |
| MOQ: | 1ユニット |
| 価格: | $5000-$150000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |
2.5MVA サブステーション パワー トランスフォーマー 保存機 油浸し式 ステップダウン 24940V から 480V ANSI IEEE 規格
このサブステーション電源トランスフォーマーは,液体で満たされ,パッドを装着し,保温器タイプで,信頼性の高い3相放射性供給アプリケーションのために設計されています.容量は2.5〜3.1 MVA と DYN1 のベクトルグループこのトランスフォーマーは,デルタファザーと480Y/277Vの二次電圧 (1,4KVのクラス) で24,940V (25kVのクラス) の主電圧で動作します.2kVクラス) 半径中性配置110kVのプライマリBILと30kVのセカンドリBILを備えており,60Hzで動作し,120°Cの指定E級隔熱で55°Cの温度上昇を維持します.冷却クラスはKAN/KNAFです.効率基準を満たしている要求の高い電力配送環境で高性能と耐久性を保証します.

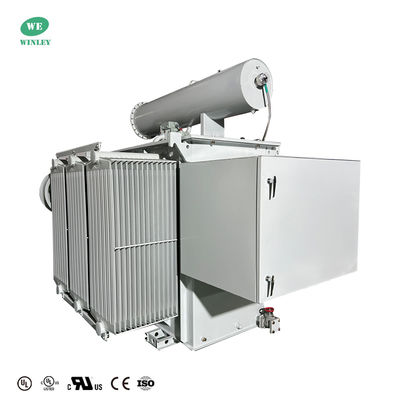

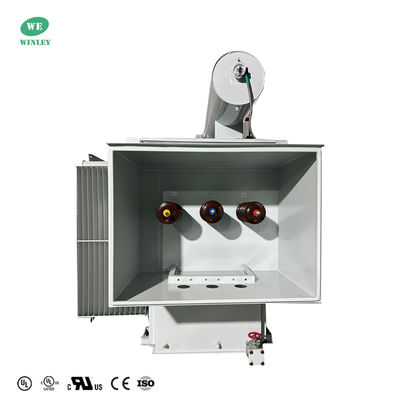

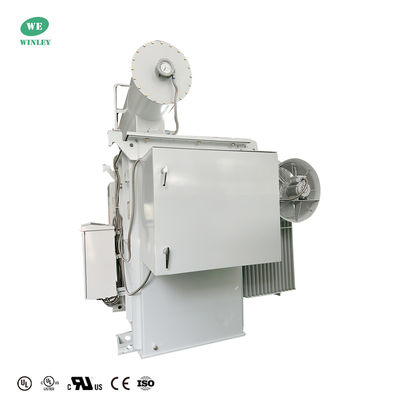

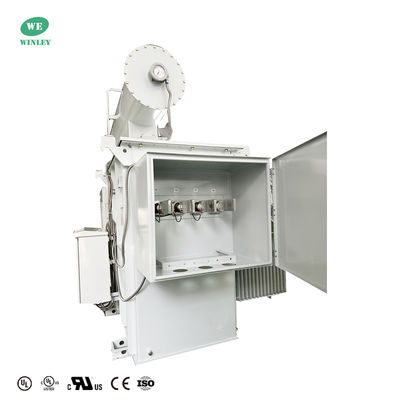

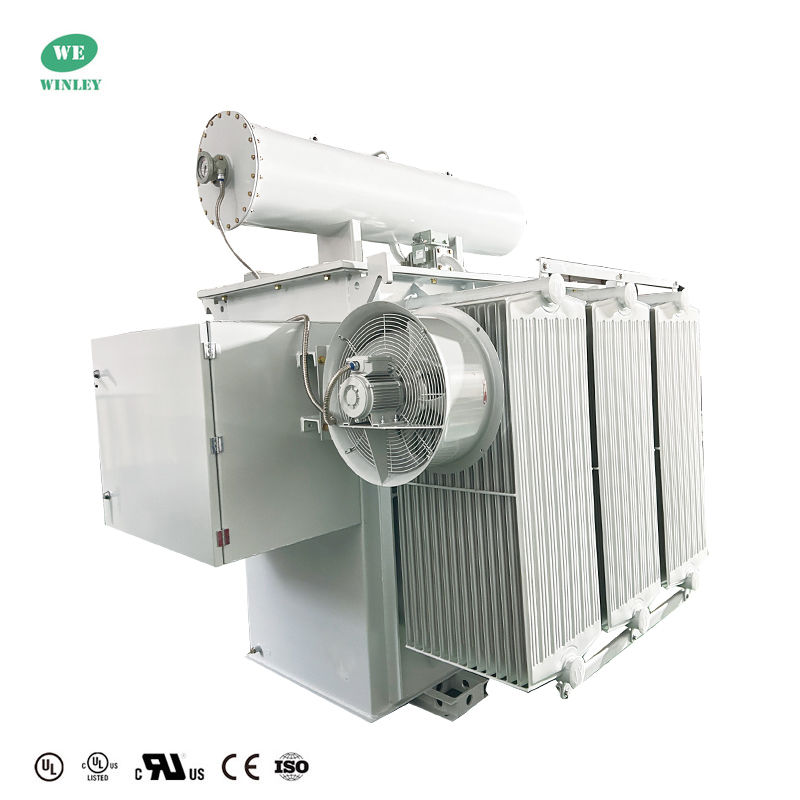

製品写真
主要データ
| トランスフォーマー型 | サブステーション パワー トランスフォーマー,コンザーバータイプ |
| トランスフォーマー配置 | 液体で満たされたパッド |
| トランスフォーマー供給型 | ラジアルフード |
| 段階 | 3 段階 |
| 容量 | 2,500 KVA/ 3,100 KVA |
| ベクトルグループ | DYN1 |
| 主電圧 | 24940V |
| 副電圧 | 480Y/277 |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 55°C |
| 隔熱評価 | E について |
| 冷却クラス | KNAN/KNAF |
| 効率基準 (s) | ANSI/IEEE 規格を満たしている |
| 巻き物 | 銅 |
| 環境温度の評価 | 40°C |
| 周囲の動作温度範囲 | -40°Cから+40°Cまで (-50°Fから+104°F) |
技術図
標準的な特徴
工場試験
製品仕様
| 定額容量 | 高電圧 | 低電圧 | 接続シンボル | 短回路独立性 | 無負荷損失 | 負荷中の損失 | サイズ | 体重 |
| (kVA) | (KV) | (V) | (%) | (W) | (W) | W*H*D(mm) | (体重) | |
| 800 | 4.16KV 12.47KV 13.2KV 13.8KV 24.94KV 34.5KV ほかにも |
208/120V 480/277V 600V 12470V 13200V 13800V ほかにも |
ディーン1 イイイイイ ディン11 DD0 11歳 ほかにも |
2.7 3.1 4.35 5.75 6 |
980 | 9350 | 1060*1500*1780 | 2050 |
| 1000 | 1160 | 11500 | 1085*1570*1800 | 2450 | ||||
| 1250 | 1380 | 13900 | 1160*1610*1890 | 2900 | ||||
| 1600 | 1660 | 16600 | 1190*1630*1950 年 | 3400 | ||||
| 2000 | 2030 | 18300 | 1260*1700*2090 | 4100 | ||||
| 2500 | 2450 | 19600 | 1150*2150*2250 | 4750 | ||||
| 3000 | 3240 | 26500 | 1900*2600*2150 | 6500 | ||||
| 5000 | 4500 | 27000 | 2500*2210*3180 | 9500 | ||||
| 7500 | 7200 | 32000 | 3660*3100*5100 | 13600 | ||||
| 10000 | 8500 | 35500 | 3830*2640*2216 | 15800 |
わたしたち を 選ぶ の は なぜ です か
WINLEY Electricは,現在の適用可能な ANSI,IEEE,CSA,AS,DOE規格を満たす液体で満たされた配送トランスフォーマーを全ラインに提供しています.高電圧で 44 kV までの電圧と 20 MVA までの電圧ウインリーは UL/cUL 認証 (証明書番号:UL-US-2431836-0,UL-CA-2423202-0) を取得し,顧客の要求に応じて UL (パートナー認可) を申請することができます.
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料サービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を持っています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い,製品が完成すると包括的な品質テストを行います.
|
|
