| ブランド名: | WINLEY |
| モデル番号: | ZGS-2000/12.47 |
| MOQ: | 1unit |
| 価格: | $5000-$150000 |
| パッケージの詳細: | Plywood case |
| 支払条件: | T/T |
UL リスト3相パッド搭載トランスフォーマー 1500Kva 12.47KV から 480Y/277 ANSI DOE IEEE CSA 規格
概要

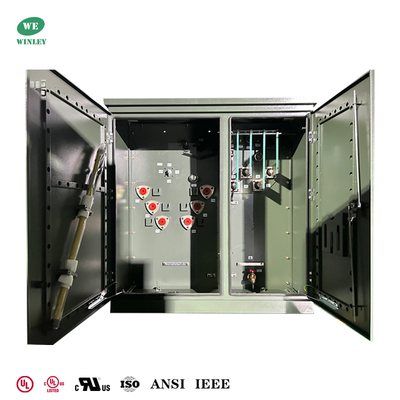

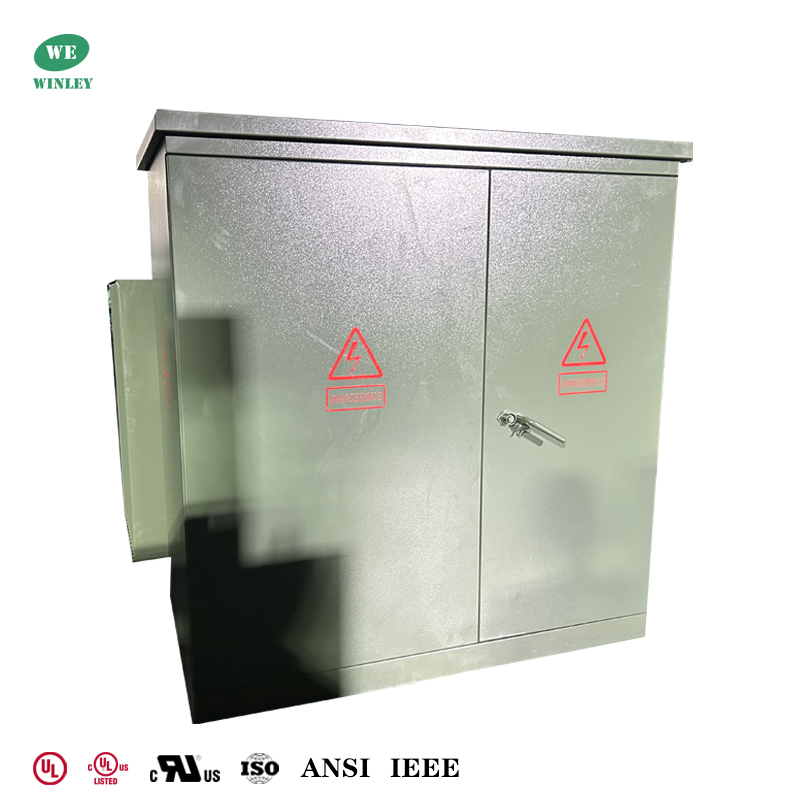

ZGS-H-1500/12.47は,油で満たされた配送トランスフォーマーです. 屋外向けに設計されています. トランスフォーマーコア,巻き込み,高圧負荷スイッチを統合します.密閉された囲いの中のシューズおよびその他の補助機器直接地面に設置するために設計されています 追加の保護用箱なしで
設計能力
容量: 45 kVA ¥5500 kVA
主電圧34.5KV24.94KV13.8KV13.2KV12.47KV4.16KVまたはその他
副電圧: 690Y/400,480Y/277,208Y/120,240Y/120またはその他
飼料の種類:ループ・フィードまたはラジアル・フィード
基準: IEEE/ANSI (C57)12.34 ), CSA ((C227.4 & C227.5), IEC,DOE,NEMA
なぜ我々を選んだのか
主なデータ
| 詳細 | Uニット | 仕様 | |
| タイプ | ~ | パッドを装着し,油で満たした | |
| 定数容量 | kVA | 1500 | |
| 段階番号 | ~ | 3つの段階 | |
| 主電圧 | V | 12470GrdY/7200 | |
| 主要ブッシング | ~ | (6) 15kVクラス,BIL95kV 200A 井戸&挿入 | |
| BIL | kV | 95 | |
| 副電圧 | V | 480Y/277 | |

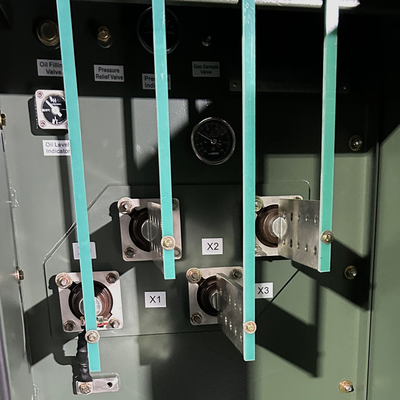

| 副産物 | ~ | 10穴のNEMAスペード | |
| BIL | kV | 30 | |
| トップタイプ | ~ | 電路外 | |
| 触れる範囲 | % | ±2*25 | |
| 冷却方法 | ~ | ONAN | |
| 定数周波数 | Hz | 60 | |
| ベクトルグループ | ~ | そうだ | |
| 隔熱クラス | ~ | A (105)°C) | |
| 温度上昇 | °C | 65 | |
技術図
標準的な特徴
選択用アクセサリー
テスト
Sパシフィケーション
| 定数電源 (KVA) |
高電圧 (KV) |
低電圧 (V) |
負荷なしの損失 (W) |
負荷中の損失 (W) |
高さ (mm) |
深さ (mm) |
幅 (mm) |
体重 (kg) |
体重 (ポンド) |
| 75KVA | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247 グルディ/7200 4160GrdY/2400 ほかにも |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供してください.簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を保持しています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQCの監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い,製品が完成すると包括的な品質テストを行います.
|
