| ブランド名: | WINLEY |
| モデル番号: | ZGS-300/12.47 |
| MOQ: | 1unit |
| 価格: | $5000-$150000 |
| パッケージの詳細: | Plywood case |
| 支払条件: | T/T |
ULリスト 300Kva 3相パッド搭載トランスフォーマー 12.47KVから480V ASNI/IEEE規格
なぜ我々を選んだのか

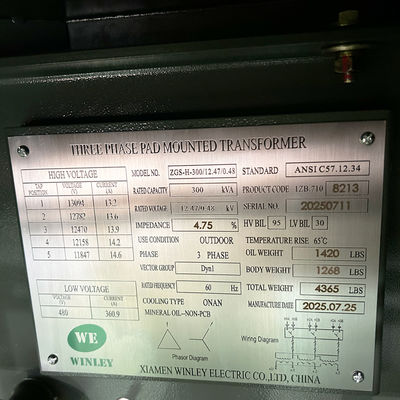

主なデータ
| 違う 違う | 詳細 | Uニット | 仕様 |
| 1 | タイプ | ~ | パッドを装着し,射線式フード |
| 2 | 定数容量 | kVA | 300 |
| 3 | 段階番号 | ~ | 3 |
| 4 | 主電圧 | V | 12470V |
| 5 | 副電圧 | V | 480Y/277 |
| 6 | 冷却方法 | ~ | ONAN |
| 7 | 定数周波数 | Hz | 60 |
| 8 | ベクトルグループ | ~ | ディーン1 |
| 9 | 隔熱クラス | ~ | A (105)°C) |
| 10 | 温度上昇 | K | 65 |
| 11 | 巻き物 | ~ | アルミまたは銅 |
| 12 | 中核材料 | ~ | シリコン鋼 |
| 13 | 冷却材料 | ミネラルオイル | |
| 14 | ハウジング素材 | ~ | コーティングされた鋼 |
| 15 | サービス状態 | ~ | 室内または室外 |
| 16 | 海面 | M について | ≤1000 |
| 17 | サイズ | mm | 1500*1650*1700 |
| 18 | 体重 | キロ | 1900 |
| 19 | スタンダード | ~ | ASNI/IEEE C5712.34 |

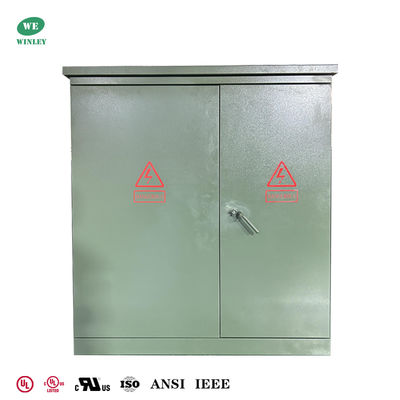

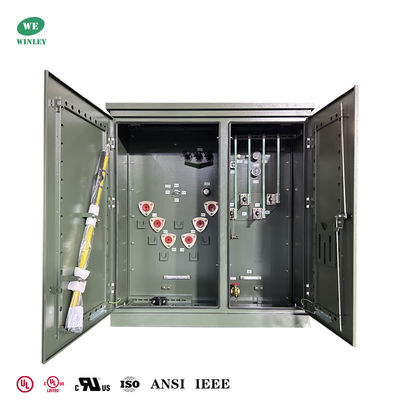

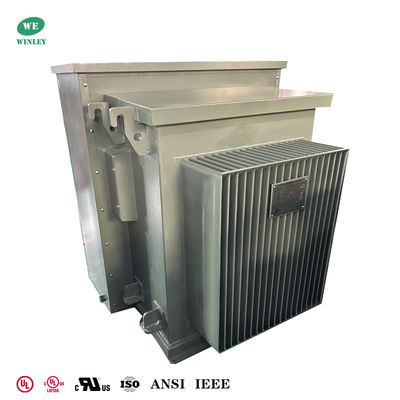

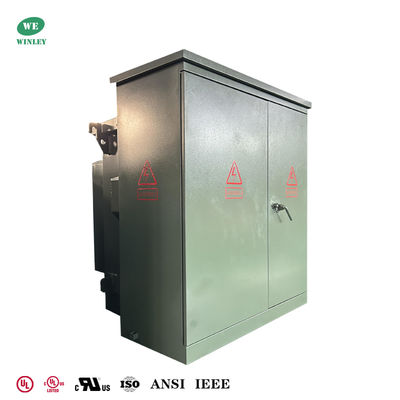

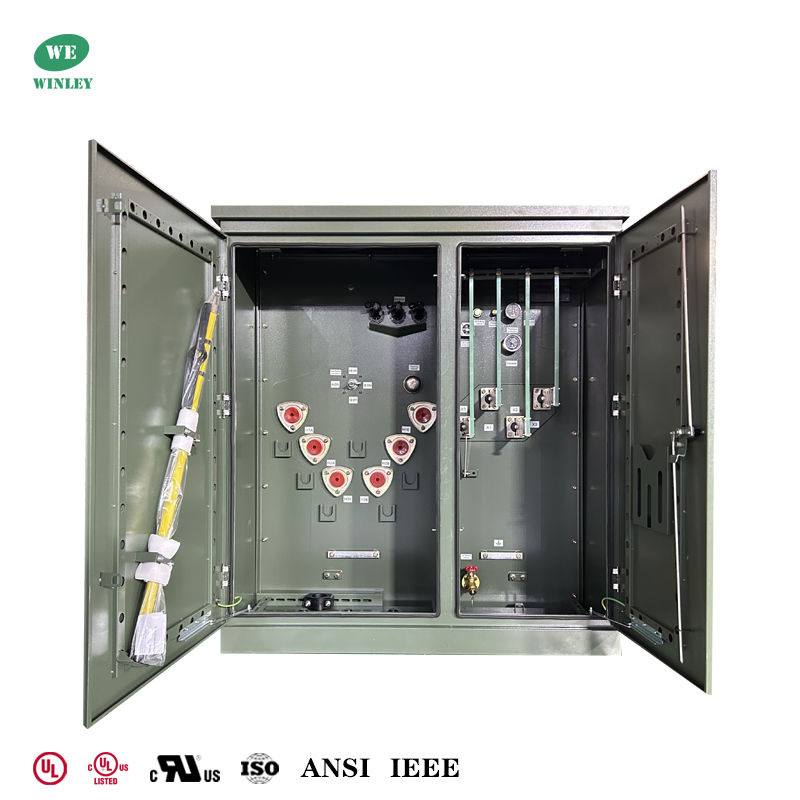

製品写真
技術図
1) 構造はコンパクトで合理的で,容量は小さいので,同じ容量のヨーロッパ型の箱の3分の1程度です.
(2) 完全に密閉され,完全に隔離された構造,安全障壁の設置を必要とせず,個人安全の信頼できる保証
3) ターミナル電源を採用し,リングネットワークまたは二重電源を実現できる,さまざまな電源システムがあります.
4) 低損失,低温上昇,高過負荷容量を持つS11油浸式電源トランスフォーマーが採用される.
5) 防護用にはダブル・ファイューズ (バックアップ・プロテクション・ファイューズ+プラグイン・ファイューズ) が使用されます.プラグイン・ファイューズ・ファイューズは,製品の安全かつ信頼性の高い動作を保証するために,電流と温度の両重感度特性を有します.;
6) 200Aケーブルコネクタは,負荷下でプラグと脱出することができ,緊急時に負荷スイッチとして操作できます.また,隔離スイッチの特徴を持っています.
7) ウインドウはDyn11接続を採用し,鉄コアは3相4列構造を採用し,製品が任意の対称性のない負荷の下で動作することができ,中立点は漂流しません.電圧が安定している,電源の質が高く,キャビネットは熱され,騒音は低く,雷の保護性能は良好です.
8) キャビネットは,防腐設計と特殊なスプレー塗料処理を採用し,美しく,新しい,様々な環境に適しており,都市を美化する効果を達成します.
標準的な特徴
主要な部品:鉄芯,巻き込み,燃料タンク,オイル枕,呼吸器,爆発防止管 (圧力放出バルブ),ラジエーター,隔熱カバー,タップスイッチ,ガスリレー,温度計油浄機など
選択用アクセサリー
適用する
Sパシフィケーション
| 定数電源 (KVA) |
高電圧 (KV) |
低電圧 (V) |
負荷なしの損失 (W) |
負荷中の損失 (W) |
高さ (mm) |
深さ (mm) |
幅 (mm) |
体重 (kg) |
体重 (ポンド) |
| 75KVA | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247 グルディ/7200 4160GrdY/2400 ほかにも |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供してください.簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を保持しています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQCの監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い,製品が完成すると包括的な品質テストを行います.
|
