| ブランド名: | WINLEY |
| モデル番号: | ZGS-300/12 について47 |
| MOQ: | 1ユニット |
| 価格: | $5000-$150000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | t/t |

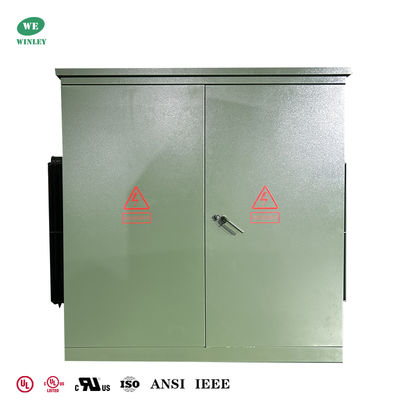

UL規格1500Kva三相パッドマウント変圧器電力システム配電マルチ電圧13.8KV 13.2KV 12.47KVから480V ASNI規格

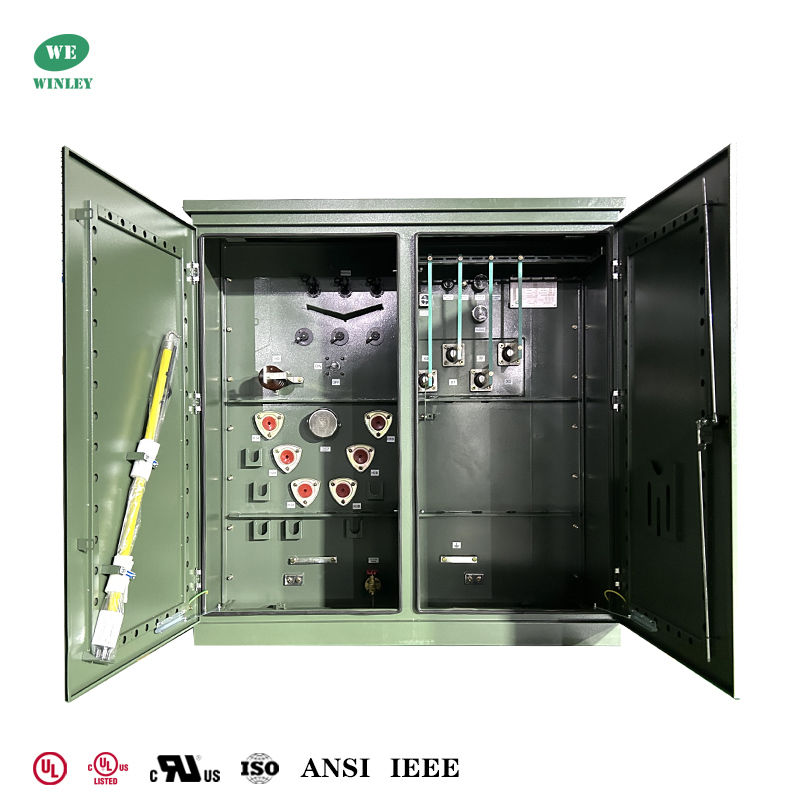

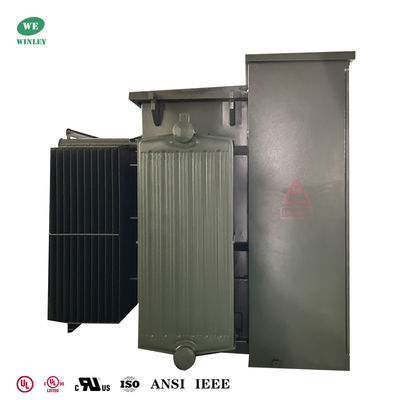

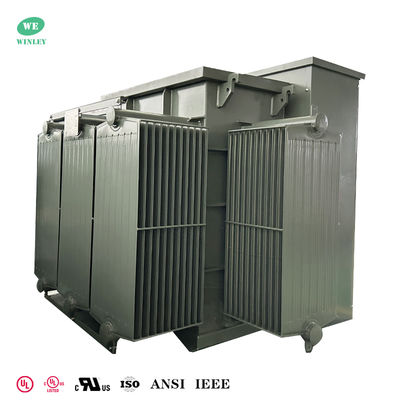

ZGS-H-1500/13.2は、ループフィード用途向けに設計されたパッドマウント型油入変圧器です。1500kVAの定格容量を持ち、3相システム、13.2kV一次電圧（接地Y結線）、480Y/277V二次電圧（Y-N結線）を備えています。
当社を選ぶ理由
主なデータ
| ZGS-H-1500/13.2仕様データ | ||||
| No. | 詳細 | U単位 | 仕様 | |
| 1 | タイプ | ~ | パッドマウント、油入 | |
| 2 | 定格容量 | kVA | 1500 | |
| 3 | 相数 | ~ | 3相 | |
| 4 | 一次電圧 | V | 13200GrdY/7620 | |
| 5 | 二次電圧 | V | 480Y/277 | |
| 6 | タップ範囲 | V | 14400、13800、13200、12870、12470、12000、11500 | |
| 7 | 冷却方法 | ~ | ONAN | |
| 8 | 定格周波数 | Hz | 60 | |
| 9 | ベクトルグループ | ~ | Yyn0 | |
| 10 | 絶縁クラス | ~ | A（105℃） | |
| 11 | 温度上昇 | ℃ | 65 | |
| 12 | インピーダンス | % | 5.75 | |
| 13 | 巻線材料 | ~ | アルミニウム | |
| 14 | コア材料 | ~ | ケイ素鋼 | |
| 15 | 冷却材 | ~ | 鉱物油 | |
| 16 | 使用条件 | ~ | 屋内または屋外 | |
| 17 | 海抜 | M | ≤1000 | |
| 18 | 規格 | ~ | ANSI C57.12.00 | |
技術図面
標準機能

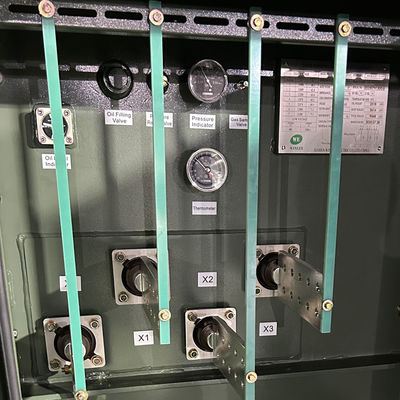

主なコンポーネント：鉄心、巻線、燃料タンク、オイル枕、呼吸装置、防爆管（圧力解放弁）、ラジエーター、絶縁ケーシング、タップ切換器、ガスリレー、温度計、オイル清浄機など
オプションのアクセサリ
アプリケーション
S仕様
| 定格電力 (KVA) |
高電圧 (KV) |
低電圧 (V) |
無負荷損失 (W) |
負荷損失 (W) |
高さ (mm) |
奥行き (mm) |
幅 (mm) |
重量 (kg) |
重量 (Lbs) |
| 75KVA | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 or others |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
製造プロセス
よくある質問
1. Q: サンプル注文はできますか？
A: はい、品質をテストおよび確認するためのサンプル注文を歓迎します。
2. Q: リードタイムは？
A: 量産時間は15〜25日です。
3. Q: 保証期間は？
A: B/Lから24か月です。アクセサリに問題がある場合は、破損したアクセサリの写真を提出するだけで、無料サービスを提供します。製品の数に応じて、簡単に破損するアクセサリを無料で提供します。必要に応じて技術サポートも提供できます。
4. Q: OEM/ODMは利用できますか？
A: はい、可能です！当社は独自のR&Dチームを持つメーカーであり、お客様の図面または要件に応じて製品をカスタマイズできます。
カスタマイズされたサービス：
a. カスタマイズされた色と特別な機能。
b. カスタマイズされたボックス。
c. お客様のロゴを印刷します。
d. 製品に関するその他のアイデアがあれば、設計と製造をお手伝いします。上記のカスタマイズされたサービスは、製造前に確認する必要があります。
5. Q: 製品の品質をどのように管理しますか？
A: 当社はコアテクノロジーを所有しており、あらゆる種類の製品がCE認証を取得しています。専門のエンジニアがいます。作業員は、図面に従って製品を製造することを厳しく求められています。各プロセスには技術指導者がいます。QC監督者は、定期的に生産を検査します。生産中に製品の性能テストを行い、製品が完成したら包括的な品質テストを行います。
|
