| ブランド名: | WINLEY |
| モデル番号: | D-100/13.8 |
| MOQ: | 1unit |
| 価格: | $1000-$10000 |
| パッケージの詳細: | Plywood case |
| 支払条件: | T/T |

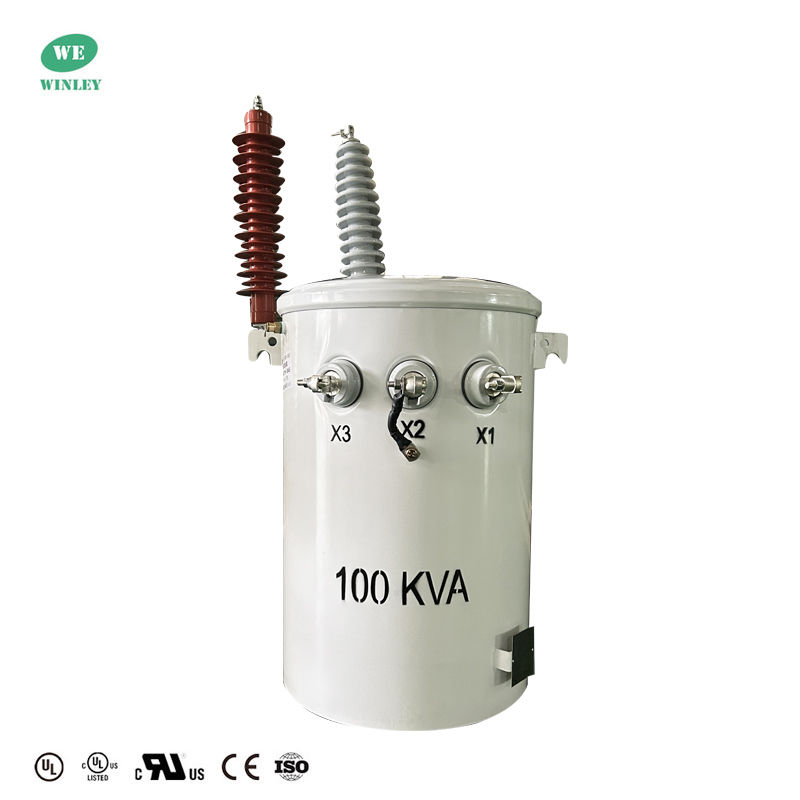

100KVA 柱上設置型配電変圧器 単相 油入 13800V～120V
WINLEYの柱上設置型変圧器は、UL/cUL認証を取得しており、10～333kVAの容量を提供し、ANSI、IEEE、CSA、IEC60076規格を超えています。長年の専門知識により、完全な技術サポートを提供し、北米/南米および東南アジアにグローバルに輸出しています。当社の安全で安定した効率的な設計は、信頼性の高い電力ソリューションの運用コストを削減します。
主なデータ
| 変圧器の種類 | 柱上配電変圧器、従来型 |
| 変圧器構成 | 液体充填柱上設置型 |
| 相 | 単相 |
| 容量 | 100 KVA |
| 一次電圧 | 13800GrdY/7968 |
| 二次電圧 | 120/240V (L-N-L) |
| 二次ベクトル | 二重巻線単相 |
| 二次BIL | 30 KV |
| 周波数 | 60 Hz |
| 温度上昇 | 65°C |
| 絶縁定格 | クラスE絶縁 - 120°C、248°F |
| 冷却クラス | ONAN; 自己冷却 |
| 効率規格 | DOE 2016規格に適合、ANSI/IEEE規格に適合 |
| Kファクター定格（高調波抑制） | K-1（標準） |
| 巻線材料 | 銅 |
| 周囲温度定格 | 40°C |
| 騒音レベル | 50 dBA |
図面
特徴
仕様
| 10kva-333kva 単相油入変圧器 | ||||||
| 定格容量(kVA) | 高 | 低電圧(v) | 接続記号 | 標準 | 短絡インピーダンス(%) | 効率 |
| 電圧(v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8-4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
製造プロセス
よくある質問
1. Q: サンプル注文はできますか？
A: はい、品質をテストおよび確認するためのサンプル注文を歓迎します。
2. Q: リードタイムは？
A: 大量生産時間は15～25日です。
3. Q: 保証期間は？
A: B/Lから24ヶ月です。付属品に問題がある場合は、破損した付属品の写真を送っていただければ、無料サービスを提供します。製品の数に応じて、破損しやすい付属品を無料で提供します。必要に応じて技術サポートも提供できます。
4. Q: OEM/ODMは利用可能ですか？
A: はい、可能です！当社は独自のR&Dチームを持つメーカーであり、お客様の図面や要件に応じて製品をカスタマイズできます。
カスタマイズされたサービス：
a. カスタマイズされた色と特別な機能。
b. カスタマイズされたボックス。
c. お客様のロゴを印刷。
d. 製品に関するその他のアイデアがあれば、設計と製造をお手伝いします。上記のカスタマイズされたサービスは、製造前に確認する必要があります。
5. Q: 製品の品質をどのように管理しますか？
A: 当社はコアテクノロジーを所有しており、あらゆる種類の製品がCE認証を取得しています。専門のエンジニアがいます。作業員は図面に従って製品を製造することを厳しく求められています。各プロセスには技術指導員がいます。QC監督者は定期的に生産を検査します。生産中に製品性能テストを行い、製品完成時に包括的な品質テストを行います。
|
