| ブランド名: | WINLEY |
| モデル番号: | ZGS-150/12.47 |
| MOQ: | 1unit |
| 価格: | $5000-$150000 |
| パッケージの詳細: | Plywood case |
| 支払条件: | T/T |

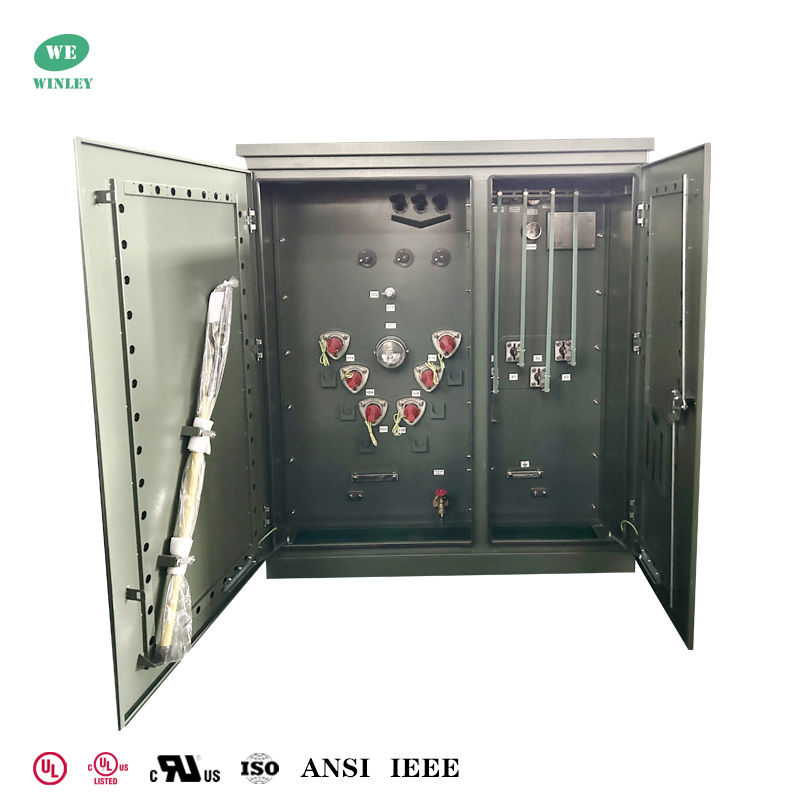

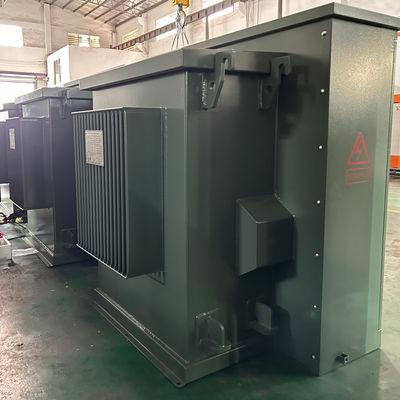

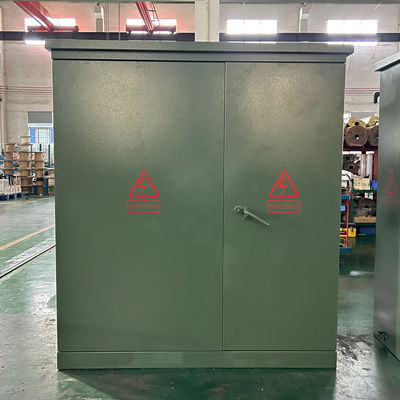

150Kva 三相パッドマウント変圧器 マルチ電圧 14400V 13800V 13200V 12870V 12470V 12000V 11500V UL listed
概要
三相パッドマウント変圧器は、変圧器の高電圧側の負荷スイッチとヒューズを変圧器のコアと巻線と同じオイルタンクに浸漬し、高度な構造、信頼性の高い性能、省エネと消費削減、柔軟な使用、強力な適応性、経済的利点という利点があります。
当社を選ぶ理由
1. WINLEYは、45kva〜5500KVAの容量と最大34.5KVの電圧を持つ三相パッドマウント変圧器の全範囲を製造しています。製品は、DOE 2016、IEEE / ANSI、CSA、IEC、NEMAなどの規格に適合またはそれを上回っています。
2. WINLEYが製造する三相パッドマウント変圧器は、UL / cUL認証（証明書番号：UL-US-2431836-0、UL-CA-2423202-0）を取得しており、顧客の要求に応じてUL（パートナー認証）を申請できます。
3. 当社の製品は、北米、南米、フィリピンなどに大量に輸出されています。設計と製造において豊富な経験があり、専門的で信頼性の高いアフターサービスを提供し、7〜35日以内に商品を迅速に納品できます。

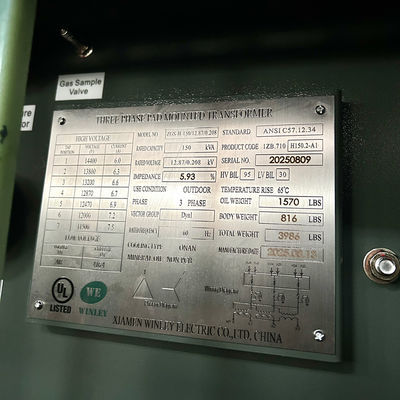

主なデータ
| No. | 詳細 | U単位 | 仕様 |
| 1 | タイプ | ~ | パッドマウント、ラジアルフィード |
| 2 | 定格容量 | kVA | 150 |
| 3 | 相数 | ~ | 3 |
| 4 | 一次電圧 | V | 12870 |
| 5 | 二次電圧 | V | 208Y/120 |
| 6 | タップの種類 | ~ | 無負荷タップ |
| 7 | タップ範囲 | % | 14400、13800、13200、12870、12470、12000、11500 |
| 8 | 冷却方法 | ~ | ONAN |
| 9 | 定格周波数 | Hz | 60 |
| 10 | ベクトルグループ | ~ | Dyn1 |
| 11 | 絶縁クラス | ~ | A（105℃） |
| 12 | 温度上昇 | K | 65 |
| 13 | インピーダンス | % | 5.75 |
| 14 | 巻線材料 | ~ | アルミニウム/銅 |
| 15 | コア材料 | ~ | ケイ素鋼 |
| 16 | 冷却材 | ~ | 鉱物油 |
| 17 | 使用条件 | ~ | 屋内または屋外 |
| 18 | 海抜 | M | ≤1000 |
| 19 | 規格 | ~ | ASNI/IEEE C57.12.34 |
技術図面
標準機能

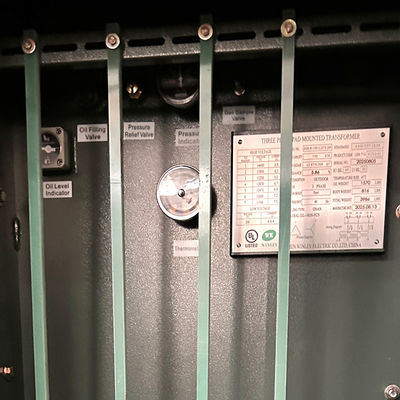

主なコンポーネント：鉄心、巻線、燃料タンク、オイル枕、呼吸装置、防爆管（圧力解放バルブ）、ラジエーター、絶縁ケーシング、タップスイッチ、ガスリレー、温度計、オイル清浄機など
オプションのアクセサリ
Specification
| 定格電力 (KVA) |
高電圧 (KV) |
低電圧 (V) |
無負荷損失 (W) |
負荷損失 (W) |
高さ (mm) |
奥行き (mm) |
幅 (mm) |
重量 (kg) |
重量 (Lbs) |
| 75KVA | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 or others |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
製造プロセス
よくある質問
1. Q：サンプル注文はできますか？
A：はい、品質をテストおよび確認するためのサンプル注文を歓迎します。
2. Q：リードタイムは？
A：量産時間は15〜25日です。
3. Q：保証期間はどのくらいですか？
A：B/Lから24か月です。アクセサリに問題がある場合は、損傷したアクセサリの写真を送ってください。その後、無料サービスを提供します。製品の数に応じて、簡単に損傷するアクセサリを無料で提供します。必要に応じて技術サポートも提供できます。
4. Q：OEM/ODMは利用できますか？
A：はい、そうです！当社は独自のR&Dチームを持つメーカーであり、お客様の図面または要件に応じて製品をカスタマイズできます。
カスタマイズされたサービス：
a. カスタマイズされた色と特別な機能。
b. カスタマイズされたボックス。
c. お客様のロゴを印刷します。
d. 製品に関するその他のアイデアについては、設計と製造を支援できます。上記のカスタマイズされたサービスは、製造前に確認する必要があります。
5. Q：製品の品質をどのように管理しますか？
A：当社はコアテクノロジーを所有しており、あらゆる種類の製品がCE証明書を保持しています。専門のエンジニアがいます。作業員は、図面に従って製品を製造することを厳しく求められています。各プロセスには技術指導者がいます。QC監督者は定期的に生産を検査します。生産中に製品の性能テストを行い、製品が完成したら包括的な品質テストを行います。
|
