| ブランド名: | WINLEY |
| モデル番号: | ZGD-25/12 について47 |
| MOQ: | 1ユニット |
| 価格: | $1000-$10000 |
| パッケージの詳細: | 合板ケース |
| 支払条件: | T/T |

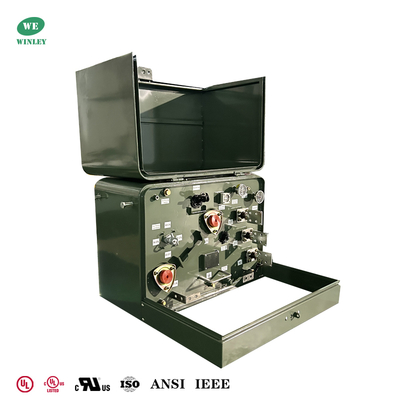

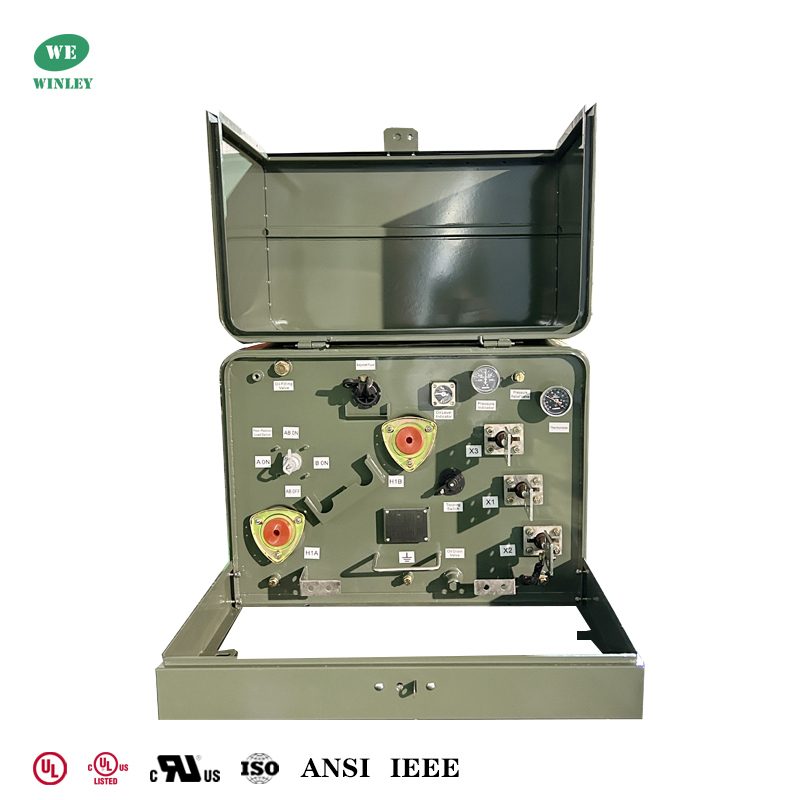

IEEE規格 UL認証 25Kva 1相パッドマウント配電変圧器 12470V
単相パッドマウント変圧器は、主に住宅および軽商業施設で使用される、コンパクトで自己完結型の電気デバイスです。その主な用途は、電力会社から供給される高電圧電力を、家庭や小規模ビジネスに適した低電圧に降圧することです。
WINLEY単相変圧器は、DOE 2016エネルギー効率要件および関連するIEEE、ANSI、CSA、IEC、UL/cUL、NEMA規格を満たすように設計されています。
主なデータ
| 変圧器タイプ | パッドマウント、コンパートメントタイプII |
| 変圧器構成 | 液体充填パッドマウント |
| 変圧器給電タイプ | ループ給電 |
| 相 | 単相（3相電気グリッドに接続） |
| 容量 | 25 KVA |
| ベクトルグループ | II6 |
| 一次電圧 | 12470GrdY/7200 |
| 二次電圧 | 120/240 (L-N-L) |
| 周波数 | 60 Hz |
| 温度上昇 | 65°C |
| 絶縁定格 | クラスE絶縁 - 120°C、248°F |
| 冷却クラス | KNAN; 自己冷却 |
| 効率規格 | DOE 2016規格に適合、ANSI/IEEE規格に適合 |
| Kファクター定格（高調波抑制） | K-1（標準） |
| 巻線材料 | 銅 |
| 周囲温度定格 | 40°C |
| 騒音レベル | 48 dBA |
| 標高（高度） | 海抜3300フィート（1000メートル）以下 |
| コア材料 | 方向性電磁鋼板 |
| タンク材料 | 塗装鋼 |
| 効率 | 98.80% |
図面
標準機能
• ANSI®、IEEE®、NEMA®規格に適合またはそれを上回る
• 配電変圧器のDOEエネルギー効率規格10 CFR Part 431に適合
• タンクコーティングは、IEEE Std C57.12.28™-2005およびIEEE Std C57.12.29™-2005規格を超えています（ステンレス鋼ユニットのみ）
• IEEE Std C57.12.28™-2005規格のエンクロージャ完全性要件に完全に準拠
• レーザー刻印ネームプレート
• 凹型ステンレス鋼吊り上げ用具
• タンク接地用具
• 自動圧力逃がし装置
• 電気グレード鉱物油
• ステンレス鋼ヒンジピンとバレル付きヒンジドア
• 簡単な位置合わせのためのフローティングロックポケット
• 捕獲型ステンレス鋼ペンタヘッドドアロックボルト
• 注油および排出用具
• 取り外し可能なシル
• 溶接ドーム型タンクカバー
• 高電圧ブッシングウェル - 200 A
付属品
• 4ポジション負荷遮断
• 複数の電圧またはタップ
• 安全な操作のための外部操作可能な複数の電圧またはタップチェンジャースイッチ
• ステンレス鋼タンク、タンク底部、シル、ドア、および/またはハードウェア
• 二次ブッシング用のさまざまなスペードと端子
• 高電圧ブッシングインサート
• 接地コネクタ
• 一体型高電圧ブッシング
• Envirotemp™ FR3™流体
• 負荷遮断スイッチ
• ドレイン/サンプリングバルブ

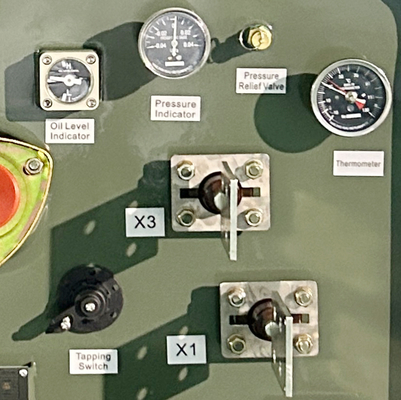

• 圧力真空計
• 液面計
• 温度計
仕様
| Single phase Pad mounted Transformer Specification | ||||||||
| 定格 | 高電圧(kV) | 無負荷損失 | 負荷損失 | 高さ | 奥行き | 幅 | 油重量(kg) | 総重量(kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 or others |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
製造プロセス
FAQ
1. Q: サンプル注文はできますか？
A: はい、品質をテストおよび確認するためのサンプル注文を歓迎します。
2. Q: リードタイムは？
A: 量産時間は15〜25日です。
3. Q: 保証期間は？
A: B/Lから24か月です。付属品に問題がある場合は、破損した付属品の写真を送っていただければ、無料サービスを提供します。製品の数に応じて、簡単に破損する付属品を無料で提供します。必要に応じて技術サポートも提供できます。
4. Q: OEM/ODMは利用可能ですか？
A: はい、そうです！当社は独自のR&Dチームを持つメーカーであり、お客様の図面または要件に応じて製品をカスタマイズできます。
カスタマイズされたサービス：
a. カスタマイズされた色と特別な機能。
b. カスタマイズされたボックス。
c. お客様のロゴを印刷します。
d. 製品に関するその他のアイデアがあれば、設計と製造をお手伝いします。上記のカスタマイズされたサービスは、製造前に確認する必要があります。
5. Q: 製品の品質をどのように管理しますか？
A: 当社はコアテクノロジーを所有しており、すべての種類の製品はCE認証を取得しています。専門のエンジニアがいます。作業員は、図面に従って製品を製造することを厳しく求められています。各プロセスには技術指導員がいます。QC監督者は定期的に生産を検査します。生産中に製品の性能テストを行い、製品が完成したら包括的な品質テストを行います。
|
