| ブランド名: | WINLEY |
| モデル番号: | ZGD-100/22.9 |
| MOQ: | 1ユニット |
| 価格: | $1000-$10000 |
| パッケージの詳細: | 合板ケース |
| 支払条件: | T/T |

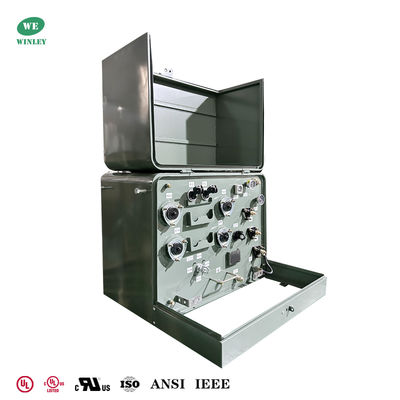

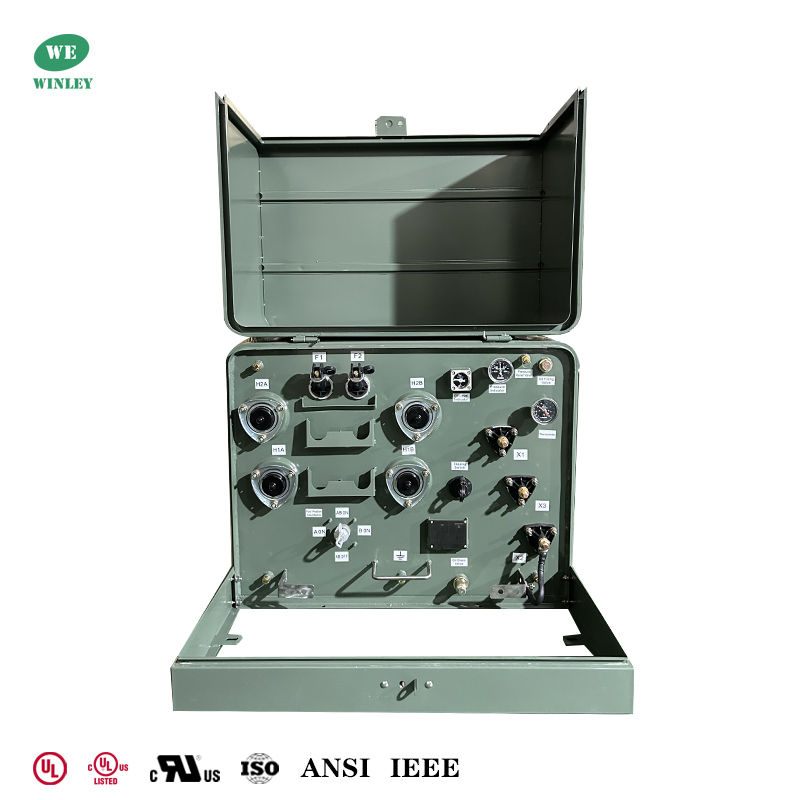

100kva 1相パッドマウントトランスフォーマー 22900V から 120V 電源配送トランスフォーマー ANSI IEEE DOE 2016 規格を満たす
信頼性の高い電源配給のために設計された100kVAの単相パッドマウントトランスフォーマーで 22,900Vのデルタ主電源と 120/240Vの副電源です液体で満たされた装置は生物分解可能な KNAN 液体を使用します効率評価は99%で DOE 2016の効率基準を満たしています
主なデータ
| トランスフォーマー型 | パッド 搭載 |
| トランスフォーマー供給型 | ループフィード |
| 段階 | 単相 |
| 容量 | 100 |
| 主電圧 | 22900V |
| 副電圧 | 120/240 (L-N-L) |
| 二次性ファザー | 二重巻き込み 単相 |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 冷却クラス | KNAN;自己冷却 |
| 効率性 | DOE 2016 標準を満たす |
| 巻き物 | 銅 |
| 環境温度の評価 | 40°C |
| 音量 | 50dBA |
| 標高 (高度) | 海面上3300フィート (1000メートル) |
| タンクの材料 | コーティングされた鋼 |
| 効率性 | 99.00% |
| 負荷損失なし (ワット) * | +/- 270W |
| 負荷損失 (ワット) * | +/- 1,100W |
図面
トランスフォーマー特性
22900Vデルタプライマリ (125KVBIL) と120/240V (L-N-L) デュアルワイリングセカンドリー (30KVBIL) は安定した中低電圧変換を保証し,高いBIL値は一時保護を強化する.5 ポジションのタップチェンジャー (2 上/2 下システム変動に対応する精密な電圧調整を可能にします. 4 ポジションの負荷断断スイッチとバイエネットファイューズは,運用安全と保護を強化します.自動圧縮と充填/排水バルブ (サンプラー付き) は,保守を簡素化します操作に耐えるステールコーティングは損傷や腐食に耐性があり,屋外使用に適しています.
主要200A井のブッシング (4つのデッドフロント接続) と二次的な3つのライブフロントスロードスプード端末は,安全で信頼性の高い接続を提供します.デッドフロントデザインは安全性を高めます.糸付きのストッドがワイヤリングを簡素化している間.
仕様
| Sインゲル相パッド搭載トランスフォーマー 仕様 | ||||||||
| 格付け | 高電圧 (kV) | 負荷 損失 は ない | 負荷負荷 | 高さ | 深さ | 幅 | オイル重量 (kg) | 総重量 ((kg) |
| (kVA) | (ミリ) | (ミリ) | (ミリ) | |||||
| 15kVA | 34.5/19.92 13.8/8 13.2/76 12.47/72 ほかにも |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
なぜ我々を選んだのか
1温リー単相変圧器はUL/cUL認証を取得し,容量は10-333KVA,電圧は34.5KVまで
2製品は複数の基準に従って設計され,DOE 2016,IEEE,ANSI,CSA,IEC,NEMAなどの基準を満たしたり,超えることもできます.
3月間配送能力は800台以上で 4週間以内に迅速な配達が可能です
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料サービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を保持しています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い,製品が完成すると包括的な品質テストを行います.
|
