| ブランド名: | WINLEY |
| モデル番号: | ZGD-25/34.5 |
| MOQ: | 1ユニット |
| 価格: | $1000-$10000 |
| パッケージの詳細: | 合板ケース |
| 支払条件: | T/T |

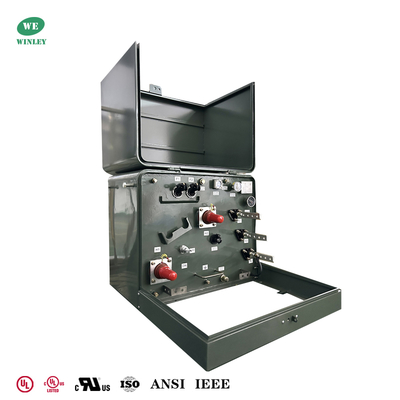

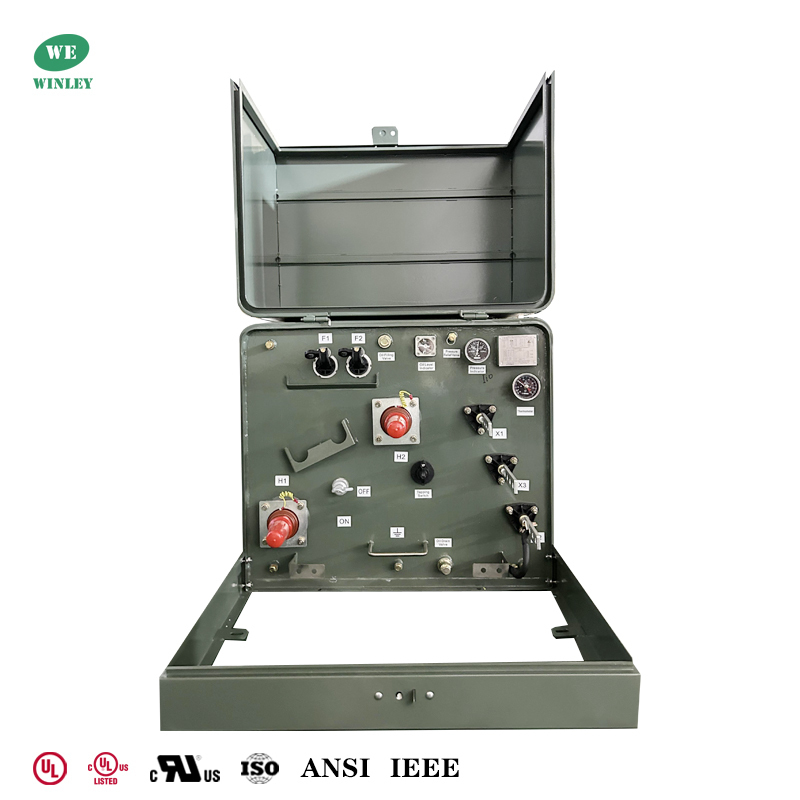

25Kva シングルフェーズパッドマウントトランスフォーマー オイル浸透 34500V から 120V MV&HV 地上マウントトランスフォーマー
この25kVA単相パッド搭載トランスフォーマーには,3相グリッドへのループ供給のための液体で満たされた設計があります. 34500Vの主電圧と120/240Vの二次電圧で,電圧調整のために5ポジションのタップチェンジャーを使用します. デッドフロントの主要接続とライブフロントの副接続,加えて負荷停止スイッチを装備し,安全な操作を保証します. 生物分解可能なオイルを使用し,厳格な効率基準 (98.7%) に準拠します.天候に耐えるNEMA 3Rハウジングを提供しています低負荷で低騒音設計で 信頼性と環境に優しいバランスをとっています
主なデータ
| トランスフォーマー配置 | 液体で満たされたパッド |
| トランスフォーマー供給型 | ループフィード |
| 容量 | 25KVA |
| ベクトルグループ | 2 ポイント |
| 主電圧 | 34500V |
| 副電圧 | 120/240 |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 隔熱評価 | E級 隔熱 - 120°C, 248°F |
| 冷却クラス | KNAN;自己冷却 |
| 効率基準 (s) | DOE 2016基準を満たし,CSA基準を満たし,ANSI/IEEE基準を満たしている |
| 巻き物 | 銅 |
| 環境温度の評価 | 40°C |
| 周囲の動作温度範囲 | -40°C から +40°C (-50°F から +104°F) |
| 音量 | 48dBA |
| 標高 (高度) | 海平面以上または以下で3300フィート (1000メートル) |
| 基本材料 | 穀物指向鋼 |
| タンクの材料 | コーティングされた鋼 |
| 効率性 | 98.90% |
図面
特徴
1) ループフード操作のための2つの外側を固定した普遍的な高電圧ブッシングプールは,または放射性フード操作のための1つの外側を固定したブッシングプールは
(2) ロープストップを外側から3つ固定し,完全に隔離された中性端末を外れる地帯で固定した
(3) 凸起型ブーシングマウント; 油槽の底部
ロープ式,スロープ式,ステンレス鋼のリフティング装置
4) 自動減圧装置
5) 酸化阻害剤を含む電気性ミネラルオイル
6) 耐腐蝕性のあるステンレス鋼のヒンジピンと樽付きの取り外せられるフッド
7 軽鋼の囲みと取り外せるスリールをステンレス鋼のハードウェアで固定
(8) フロントパネルのアクセサリーの固定支架
9) 水分保持を防ぐため,フッドとオイルコンパートメントのドーム付き上面
10) オイルフール/オイルレベルプラグ; オイルドレインプラグ; タンク接地規定
11) 固定ペンタヘッドのセキュリティボルト,浮遊ナッツとハンドロックを備えた耐腐蝕ロック組
12) デカールまたはスタンチルされたブッシュ表示
13) レーザーで刻まれたアノジスアルミニウム名札
14) 当時の ANSI,IEEE,NEMA,CSA,DOEの基準を満たすか超えている
なぜ我々を選んだのか
1温リー単相変圧器はUL/cUL認証を取得し,容量は10-333KVA,電圧は34.5KVまで
2製品は複数の基準に従って設計され,DOE 2016,IEEE,ANSI,CSA,IEC,NEMAなどの基準を満たしたり,超えることもできます.
3月間配送能力は800台以上で 4週間以内に迅速な配達が可能です
仕様
| Sインゲル相パッド搭載トランスフォーマー 仕様 | ||||||||
| 格付け | 高電圧 (kV) | 負荷 損失 は ない | 負荷負荷 | 高さ | 深さ | 幅 | オイル重量 (kg) | 総重量 ((kg) |
| (kVA) | (ミリ) | (ミリ) | (ミリ) | |||||
| 15kVA | 34.5/19.92 13.8/8 13.2/76 12.47/72 ほかにも |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料サービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を保持しています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い,製品が完成すると包括的な品質テストを行います.
|
