| ブランド名: | WINLEY |
| モデル番号: | ZGD100/12 について47 |
| MOQ: | 1ユニット |
| 価格: | $1000-$10000 |
| パッケージの詳細: | 合板ケース |
| 支払条件: | T/T |

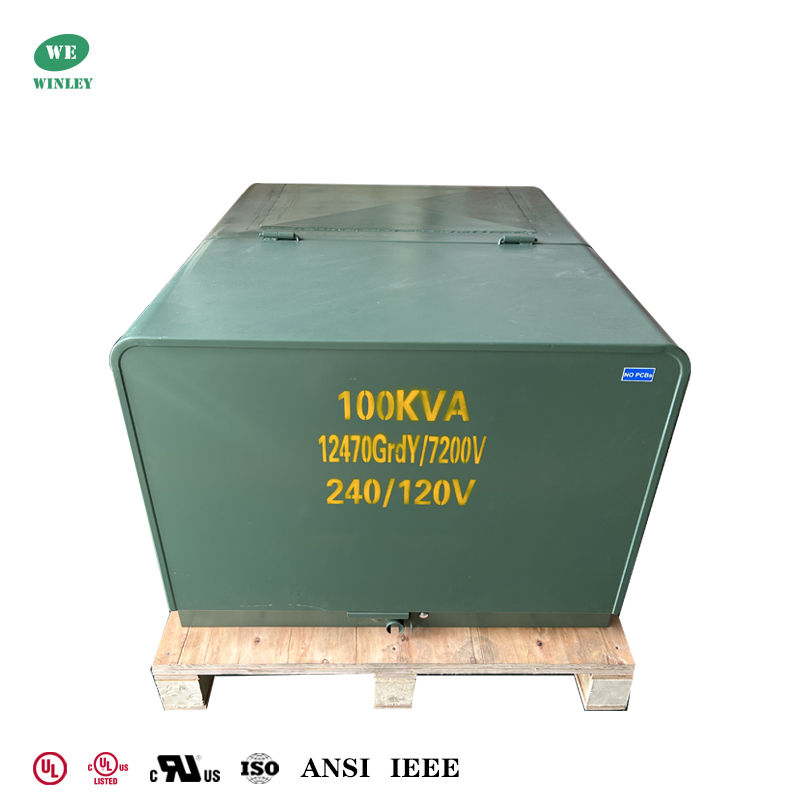

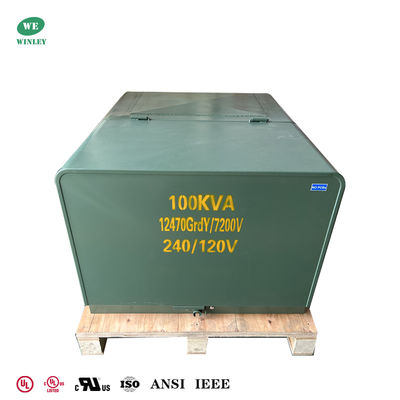

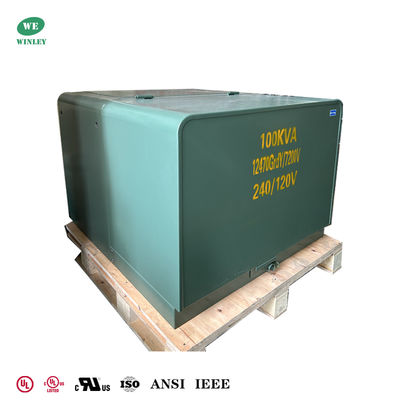

IEEE規格UL認証100Kva単相パッドマウント型変圧器ループフィード12.47KV～240/120V
この100kVAパッドマウント型、コンパートメント型II液体充填変圧器は、12470Y/7200 V接地Y一次と240/120 V二次を備えた信頼性の高い単相電力を供給します。屋外パッド設置用に設計されており、KNAN自己冷却、クラスE（120℃）絶縁、65℃温度上昇を特徴とし、DOE 2016およびANSI/IEEE規格に適合しています。
当社を選ぶ理由
1. WINLEY単相変圧器はUL/cUL認証を取得しており、容量は10～333KVA、電圧は最大34.5KVです。
2. 製品は複数の規格に従って設計されており、DOE 2016、IEEE、ANSI、CSA、IEC、NEMAなどの規格に適合またはそれを上回っています。
3. 月間の納品能力は800台を超え、4週間以内の短納期を実現できます。
主なデータ
| 変圧器タイプ | パッドマウント、コンパートメント型II |
| 相 | 単相 |
| 容量 | 100 KVA |
| 変圧器フィードタイプ | ループフィード |
| ベクトルグループ | II6 |
| 一次電圧 | 12470GrdY/7200 |
| 二次電圧 | 240/120V（L-N-L） |
| 二次フェーザー | デュアル巻線単相 |
| 周波数 | 60 Hz |
| 温度上昇 | 65℃ |
| 絶縁定格 | E |
| 冷却クラス | KNAN |
| 効率規格 | DOE 2016規格に適合、ANSI/IEEE規格に適合 |
| Kファクター定格（高調波抑制） | K-1（標準） |
| 巻線材料 | 銅 |
| 周囲温度定格 | 40℃ |
| 効率 | 99.00% |
| 無負荷損失（ワット）* | +/- 270W |
| 負荷損失（ワット）* | +/- 1,100W |
技術図面

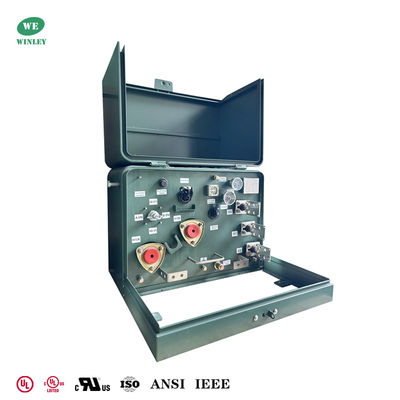

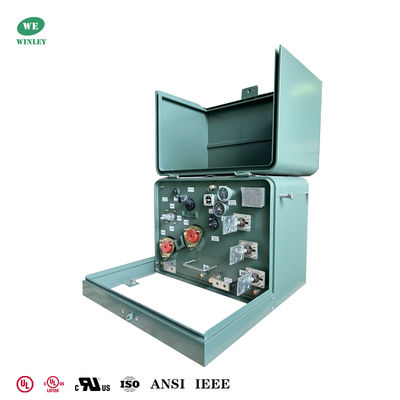

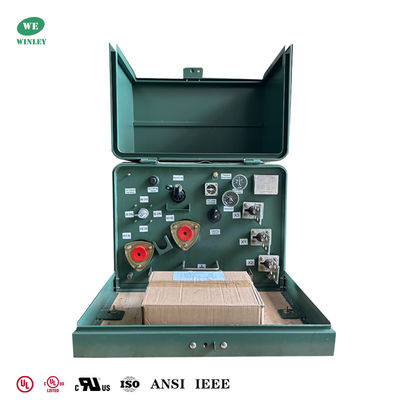

銅巻線、生分解性天然植物油エステル絶縁流体、前面アクセス5ポジションタップチェンジャー、絶縁リンク付きヒューズ付き一次保護、高電圧エルボサージアレスタで構築されています。堅牢な終端、圧力逃がし装置、アナログゲージ、静かな51 dBAの音響レベルにより、信頼性の高い環境に優しい配電用途に最適です。
オプション機能とアクセサリ
1. 特定の顧客アプリケーションと新しいDOE最小要件を満たすための幅広い設計効率の選択
2. 高電圧無負荷タップチェンジャー
3. デュアル高電圧定格（タップなしでは利用できません）
4. 完全ステンレス鋼タンクとキャビネット、または軟鋼とステンレス鋼のコンポーネントの組み合わせ
5. 高電圧、負荷遮断2ポジションまたはセクショニングスイッチ
6. 内部および外部の追放ヒューズと絶縁リンクまたは部分範囲電流制限ヒューズを組み合わせた複数のヒューズオプション
すべての変圧器は、適用可能なANSI®、IEEE®、NEMAの最新改訂版に厳密に従ってテストされています。
仕様
| S単相パッドマウント変圧器仕様 | ||||||||
| 定格 | 高電圧（kV） | 無負荷損失 | 負荷損失 | 高さ | 奥行き | 幅 | 油重量（kg） | 総重量（kg） |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 またはその他 |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
製造プロセス
よくある質問
1. Q: サンプル注文はできますか？
A: はい、品質をテストおよび確認するためのサンプル注文を歓迎します。
2. Q: リードタイムは？
A: 量産時間は15～25日です。
3. Q: 保証期間は？
A: B/Lから24か月です。アクセサリに問題がある場合は、破損したアクセサリの写真を提出するだけで、無料サービスを提供します。製品の数に応じて、簡単に破損するアクセサリを無料で提供します。必要に応じて技術サポートも提供できます。
4. Q: OEM/ODMは利用できますか？
A: はい、可能です！当社は独自のR&Dチームを持つメーカーであり、お客様の図面または要件に応じて製品をカスタマイズできます。
カスタマイズされたサービス：
a. カスタマイズされた色と特別な機能。
b. カスタマイズされたボックス。
c. お客様のロゴを印刷します。
d. 製品に関するその他のアイデアがあれば、設計と製造をお手伝いします。上記のカスタマイズされたサービスは、製造前に確認する必要があります。
5. Q: 製品の品質をどのように管理しますか？
A: 当社はコアテクノロジーを所有しており、あらゆる種類の製品がCE証明書を保持しています。専門のエンジニアがいます。作業員は、図面に従って製品を製造することを厳しく求められています。各プロセスには技術指導員がいます。QC監督者は、生産を定期的に検査します。生産中に製品の性能テストを行い、製品が完成したら包括的な品質テストを行います。
|
