| ブランド名: | WINLEY |
| モデル番号: | D100/34 について5 |
| MOQ: | 1ユニット |
| 価格: | $1000-$10000 |
| パッケージの詳細: | 合板ケース |
| 支払条件: | T/T |

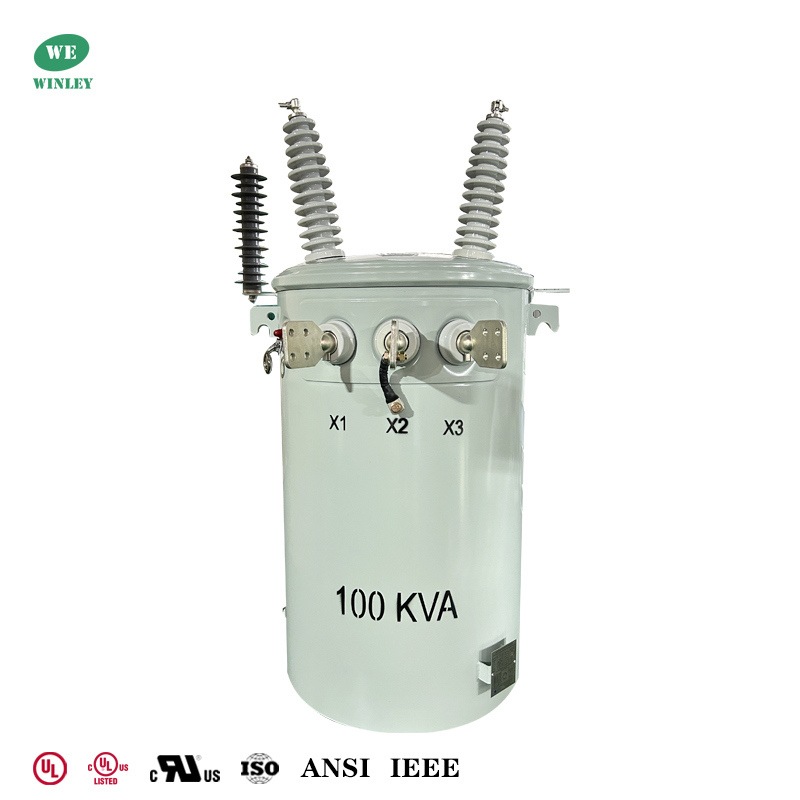

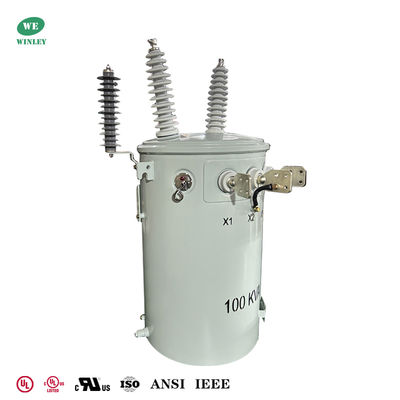

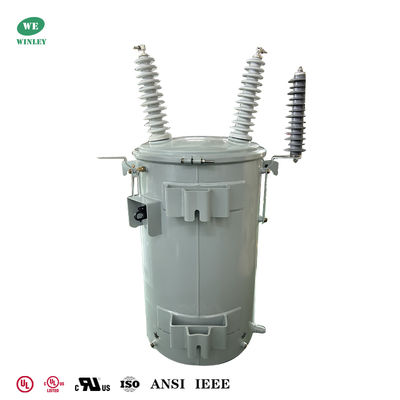

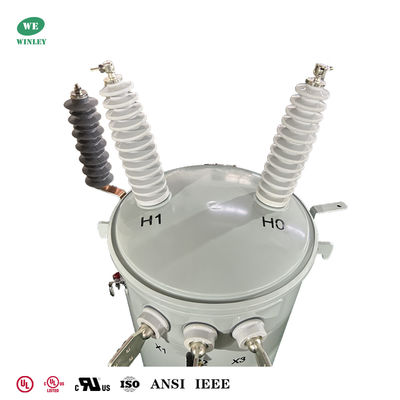

電力ポールトランスフォーマー 100 Kva 34.5kv から 120v 双巻きオイルで満たされた配送トランスフォーマー
概要
ウィンリー100kVAヘアヘッド配送トランスフォーマーは,ヘアヘッドネットワークにおける信頼性があり効率的な配送のために設計された,ポールに搭載された液体で満たされた単相ユニットです.産業基準とDOE効率の要件に準拠した,このトランスフォーマーは,住宅,商用および軽工業の配送,レガシーユニットの改装,およびコンパクトな場所の新築に理想的です耐久性のあるポールマウントソリューションが必要です.
ウィンリーの製造・配送能力
UL/cUL認定製品ライン:ウィンレーの単相配電トランスフォーマー (10333kVA,最大34.5kV).
多規格設計:製品は,DOE 2016,IEEE,ANSI,CSA,IEC,NEMAその他の適用基準を満たすか超えるように設計されている.
生産・配送能力:月間配送能力は800台を超え,コンフィギュレーションと注文サイズに応じて標準的な快速配送が4週間以内に可能です.
主要データ
| トランスフォーマー型 | オーバーヘッド配送トランスフォーマー,従来のタイプ |
| 段階 | 単相 |
| 容量 | 100KVA |
| 主電圧 | 34500GrdY/19920 |
| 主要なBIL | 125kV |
| 副電圧 | 120/240V |
| 副電圧クラス | 1.2kVクラス |
| 二次性ファザー | 二重巻き込み 単相 |
| 2次BIL | 30KV |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 隔熱評価 | クラスE |
| 冷却クラス | KNAN;自己冷却 |
| 効率基準 (s) | DOE 2016 標準を満たし,ANSI/IEEE 標準を満たしている |
| 巻き物 | 銅 |
| 環境温度の評価 | 40°C |
| 音量 | 51dBA |
| 効率性 | 99.00% |
| 負荷損失なし (ワット) | +/- 268W |
| 全負荷損失 (ワット) | +/- 1,095W |
図面
なぜ この 部 を 選ん だ の か
高効率:低運用損失はライフサイクルエネルギーコストを削減し,DOEの要件を満たします.
耐久性のある建築: 品質の高い材料 (銅の巻き込み,GO鋼のコア,耐腐蝕タンク) 長期使用寿命.
フィールド・フレンドリー: 外部の蛇口ハンドル,取り外せる上蓋,内部のオイルレベルマーク,排水口,接地装置は,設置と保守を簡素化します.
認証とコンパイル: UL/cUL 認証と広範な基準の遵守は,ユーティリティ企業と請負業者に信頼を与えます.
迅速な可用性: 強力な生産能力と迅速な配達により,プロジェクトのリードタイムが短縮されます.
仕様
| 10kva-333kva 単相油浸式トランスフォーマー | ||||||
| 定額キャプティ (kVA) | ハイ | 低電圧 | 接続シンボル | スタンダード | 短回路阻力 (%) | 効率性 |
| 電圧 (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 1.8〜4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
生産プロセス
|
