| ブランド名: | WINLEY |
| モデル番号: | ZGS-1500/0.48 |
| MOQ: | 1ユニット |
| 価格: | $5000-$100000 |
| パッケージの詳細: | 合板ケース |
| 支払条件: | T/T |

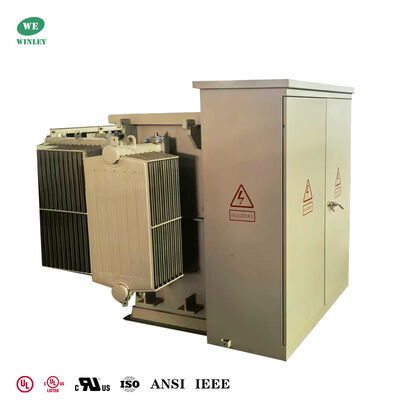

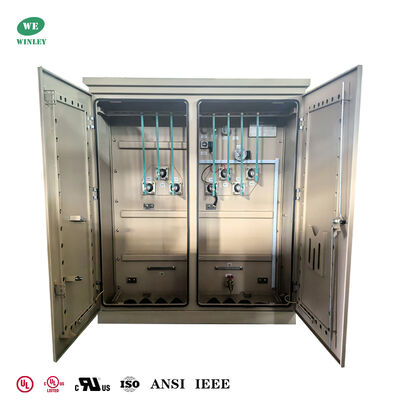

1500kva 三相パッド搭載 トランスフォーマー オイルで満たされた低電圧 480V から 240V オンフロント電源 トランスフォーマー
この1500kVA,三相,パッドを搭載した油浸し変圧器は,北米IEEE/ANSI規格に準拠して設計されており,480Vのプライマリと416Y/240Vのセカンドリーです.FR3 耐火エステルオイルと銅の巻き込み.

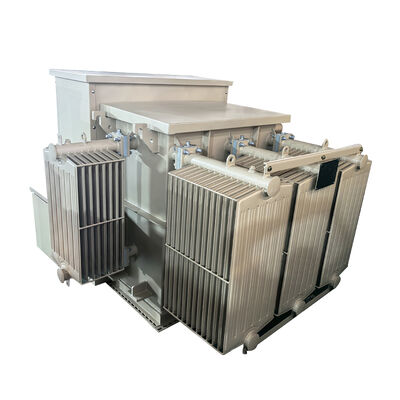

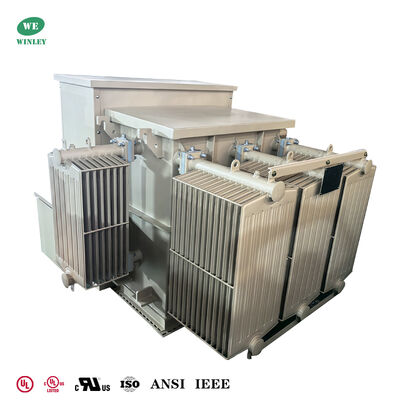

製品工場の写真
ウィンリー・エレクトリックの北米市場向け3相変圧器は ULとcUL認証を取得し,地域での豊富な経験に支えられた信頼性のある高品質の電源ソリューションを提供します.
技術図
3相パッドを搭載したトランスフォーマーで 負荷スイッチとファイューズは トランスフォーマーの高電圧側に置かれ, トランスフォーマーのコアと巻き込みは同じオイルタンクに先進的な構造の利点があります信頼性の高い性能,エネルギー節約と消費削減,柔軟な使用,強力な適応性,経済的利点
主なデータ
| 違う 違う | ポイント | ユニット | 要求事項 |
| 1 | タイプ | ~ | 油浸し,パッドを装着 |
| 2 | 定数容量 | kVA | 1500 |
| 3 | 段階番号 | ~ | 3 |
| 4 | 主電圧 | V | 480 |
| 5 | 主要ブッシング | ~ | (3) 8 穴 の スケード |
| 6 | 副電圧 | V | 416Y/240 |
| 7 | 2次ブッシング | (4) 8 穴 の スケード | |
| 8 | 冷却方法 | ~ | KNAN |
| 9 | 定数周波数 | Hz | 60 |
| 10 | ベクトルグループ | ~ | ディーン1 |
| 11 | 隔熱クラス | ~ | A について |
| 12 | 温度上昇 | K | 65 |
| 13 | 隔熱液体材料 | ~ | FR3オイル |
| 14 | サービス状態 | ~ | 屋外 |
| 15 | スタンダード | ~ | IEEE ANSI C57 について12.00 |
標準的な特徴
• 60 Hz の動作
• 65°Cの平均巻き上げ
• ラジアル・ループ・フィード・アレンジメント
• 死んだ型と動いた型のフローバー端末
HV BIL 45 150 kV (デッドフロント) 200 kV (ライブフロント)
LV BIL 30 〜 60 kV
• 低電圧 ドア の 3 点 の 錠前
• 高電圧のドア,低電圧のドアを開けた後にしか開けない.
• 硬い鋼の隔壁
• トランスフォーマータンク 蓋から底まで溶接
• 永続的な名札
• 1インチNPTパイプキャップの充填装置
• ANSI タンク・グラウンド・パッド
• 1 インチの排水バルブとサンプラー
• 自動減圧バルブ (35SCFM)
(2) 定数より上下で2.5%のフル容量タンクを持つタンク交換器.
トランスフォーマータンクの蓋に10×18× (または14×25×) の手穴を1つ.
● オリーブ 緑 の 色 に 塗ら れ た.
• 最新の ANSI 規格に従って設計,製造,試験
仕様
| 定数電源 (KVA) |
高電圧 (KV) |
低電圧 (V) |
負荷なしの損失 (W) |
負荷中の損失 (W) |
高さ (mm) |
深さ (mm) |
幅 (mm) |
体重 (kg) |
体重 (ポンド) |
| 75KVA | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247 グルディ/7200 4160GrdY/2400 ほかにも |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
生産プロセス
|
