| ブランド名: | WINLEY |
| モデル番号: | S-2000/35 |
| MOQ: | 1ユニット |
| 価格: | $5000-$150000 |
| パッケージの詳細: | 合板ケース |
| 支払条件: | T/T |
2000kva変電所電力変圧器 ONAF ステップダウン 34.5kv から 480v 電気変電所変圧器
概要
変電所は、電力の送電と配電を促進する電気グリッドの重要なノードです。変電所には、変圧器、回路ブレーカー、スイッチ、監視システムなどの重要なコンポーネントが装備されています。その主な目的は、電圧レベルの調整、電力の流れのルーティング、システムの安定性と安全性の確保です。

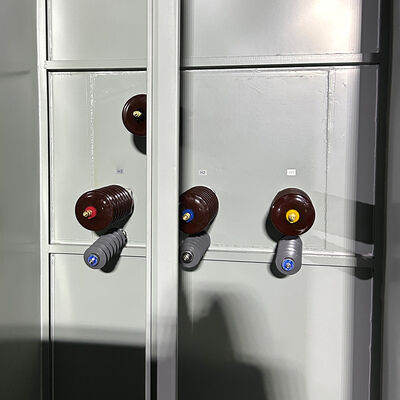

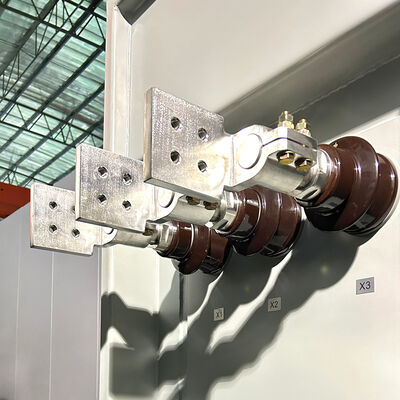

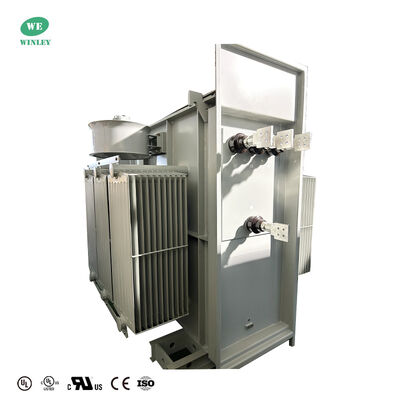

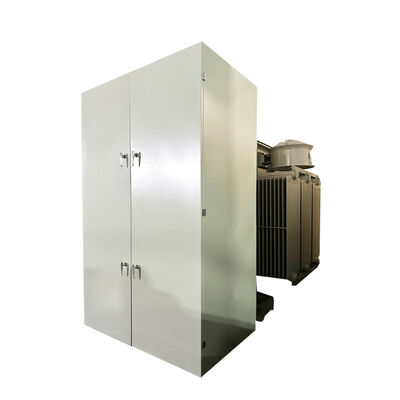

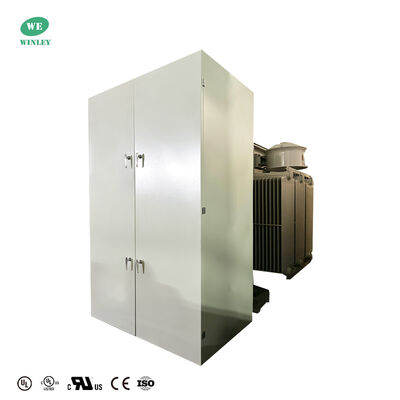

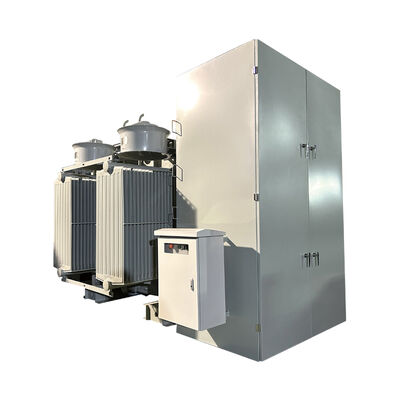

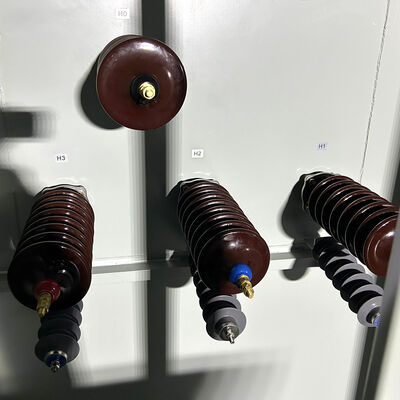

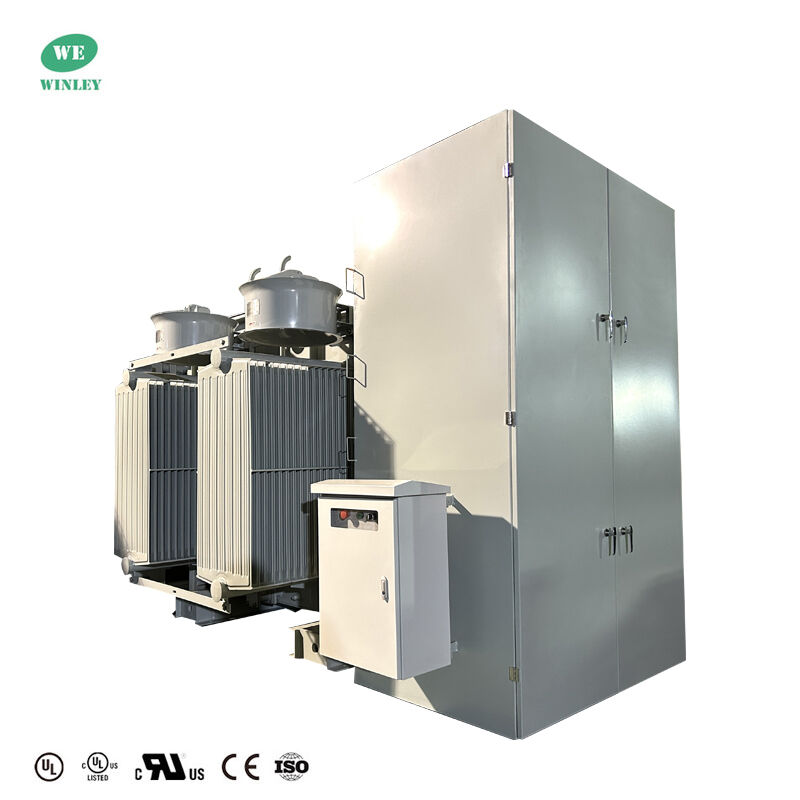

製品写真
WINLEY Electricの変電所変圧器は、ANSI/IEEEおよびIEC規格に適合するように設計されており、容量は150KVAから63MVA、電圧範囲は通常2.4KVから69KVです。部分放電が少なく、損失が少なく、ノイズが少なく、軽量で、長寿命です。
主なデータ
| No. | 項目 | 単位 | 要件 |
| 1 | タイプ | ~ | 油の種類 |
| 2 | 定格容量 | kVA | 2000/2300/2576 |
| 3 | 相数 | ~ | 3 |
| 4 | 一次電圧 | V | 34500Y/19920 |
| 5 | 二次電圧 | V | 480Y/277 |
| 6 | タップ範囲 | ~ | ±2*2.5 |
| 7 | 冷却方法 | ~ | ONAN/ONAF |
| 8 | 定格周波数 | Hz | 60 |
| 9 | ベクトルグループ | ~ | YNyn0 |
| 10 | 絶縁クラス | ~ | A |
| 11 | 温度上昇 | K | 55/55(Fn)/65(Fn) |
| 12 | インピーダンス | % | 6.5 |
| 13 | 巻線材料 | ~ | アルミニウム |
| 14 | コア材料 | ~ | ケイ素鋼 |
| 15 | 絶縁液体材料 | ~ | 鉱物油 |
| 16 | サービス条件 | ~ | 屋外 |
技術図面
標準仕様
オプション仕様
製品仕様
| 定格容量 | 高電圧 | 低電圧 | 接続記号 | 短絡インピーダンス | 無負荷損失 | 負荷損失 | 寸法 | 重量 |
| (kVA) | (KV) | (V) | (%) | (W) | (W) | W*H*D(mm) | (kg) | |
| 800 | 4.16KV 12.47KV 13.2KV 13.8KV 24.94KV 34.5KV or others |
208/120V 480/277V 600V 12470V 13200V 13800V or others |
Dyn1 Ynyn0 Dyn11 Dd0 Ynd11 or others |
2.7 3.1 4.35 5.75 6 |
980 | 9350 | 1060*1500*1780 | 2050 |
| 1000 | 1160 | 11500 | 1085*1570*1800 | 2450 | ||||
| 1250 | 1380 | 13900 | 1160*1610*1890 | 2900 | ||||
| 1600 | 1660 | 16600 | 1190*1630*1950 | 3400 | ||||
| 2000 | 2030 | 18300 | 1260*1700*2090 | 4100 | ||||
| 2500 | 2450 | 19600 | 1150*2150*2250 | 4750 | ||||
| 3000 | 3240 | 26500 | 1900*2600*2150 | 6500 | ||||
| 5000 | 4500 | 27000 | 2500*2210*3180 | 9500 | ||||
| 7500 | 7200 | 32000 | 3660*3100*5100 | 13600 | ||||
| 10000 | 8500 | 35500 | 3830*2640*2216 | 15800 |
|
