| ブランド名: | WINLEY |
| モデル番号: | ZGS-2500/0.48 |
| MOQ: | 1台 |
| 価格: | $5000-$150000 |
| パッケージの詳細: | 合板ケース |
| 支払条件: | T/T |
トランスフォーマー パッド マウント 3 段階 2500kva 480V から 480V オイル浸水隔離 トランスフォーマー
ウィンリー・エレクトリックの3相2500kVA 480Vから480Vのパッドマウント オイル浸水隔離トランスフォーマーこのトランスフォーマーには,油浸し技術のユニークな利点と 堅牢な隔離性能が結合されています..

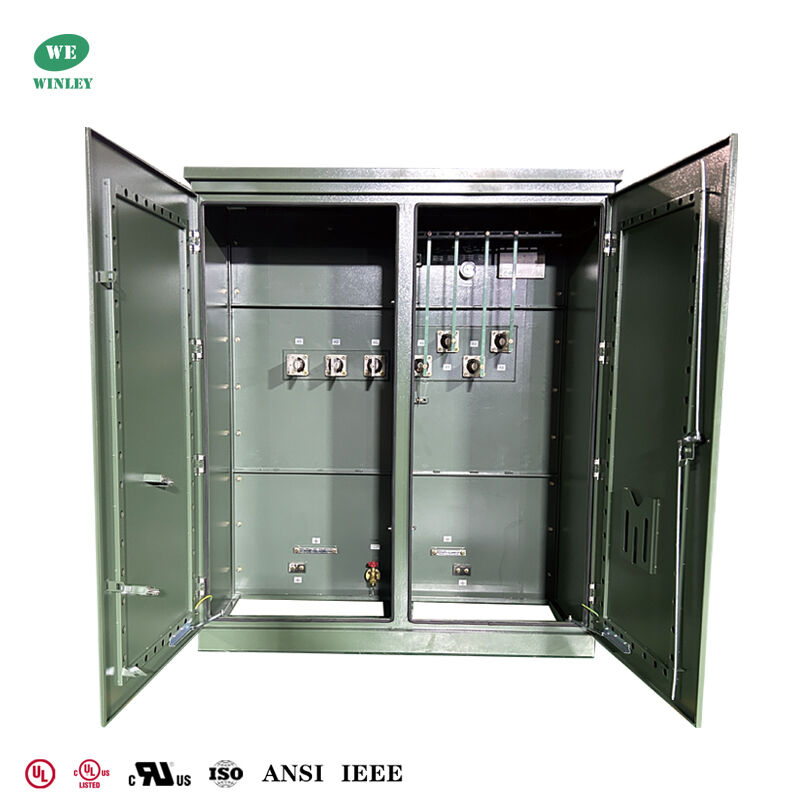

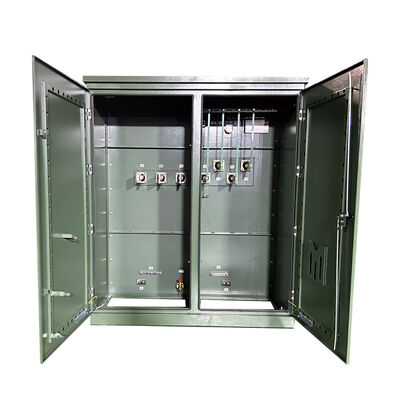

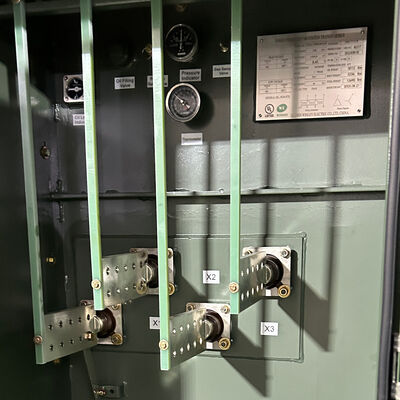

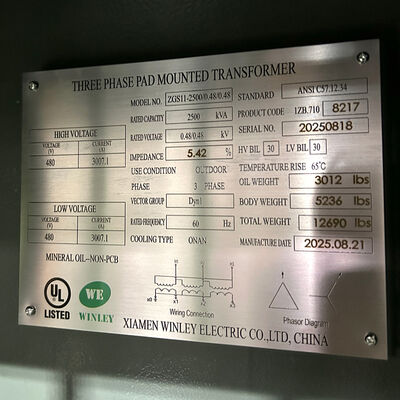

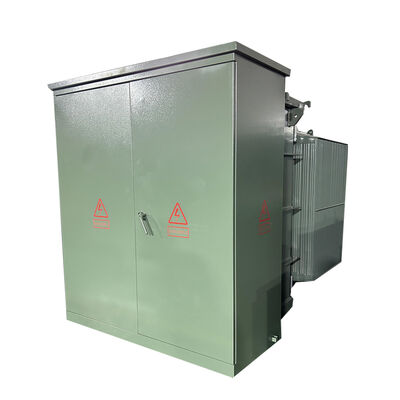

製品写真
主なデータ
| 違う 違う | ポイント | ユニット | 要求事項 |
| 1 | タイプ | ~ | 油浸し,パッドを装着 |
| 2 | 定数容量 | kVA | 2500 |
| 3 | 段階番号 | ~ | 3 |
| 4 | 主電圧 | V | 480 |
| 5 | 副電圧 | V | 480Y/277 |
| 6 | 冷却方法 | ~ | ONAN |
| 7 | 定数周波数 | Hz | 60 |
| 8 | ベクトルグループ | ~ | ディーン1 |
| 9 | 隔熱クラス | ~ | A について |
| 10 | 温度上昇 | K | 65 |
| 11 | 阻力 | % | 5.75 |
| 12 | 巻き物 | ~ | アルミニウム |
| 13 | 中核材料 | ~ | シリコン鋼 |
| 14 | 隔熱液体材料 | ~ | ミネラルオイル |
| 15 | サービス状態 | ~ | 屋外 |
| 16 | 海面 | M について | ≤1000 |
| 17 | スタンダード | ~ | IEEE ANSI C57 について12.00 |
技術図
油浸し隔離技術の強さ
1設備と人材を保護する
このトランスフォーマーの中心は 絶妙な隔離能力です入力と出力回路の間に完全な電気障壁を作り出す精密な電磁設計によって可能になります電力システムにおける3つの重要な痛みを解決します
2油浸し冷却:効率と長寿の組み合わせ
このトランスフォーマーには,乾式の代替機と区別する利点があります:
Sパシフィケーション
| 定数電源 (KVA) |
高電圧 (KV) |
低電圧 (V) |
負荷なしの損失 (W) |
負荷中の損失 (W) |
高さ (mm) |
深さ (mm) |
幅 (mm) |
体重 (kg) |
体重 (ポンド) |
| 75KVA | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247 グルディ/7200 4160GrdY/2400 ほかにも |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
生産プロセス
|
