| ブランド名: | WINLEY |
| モデル番号: | D-15/13.8 |
| MOQ: | 1台 |
| 価格: | $1000-$10000 |
| パッケージの詳細: | 合板ケース |
| 支払条件: | T/T |

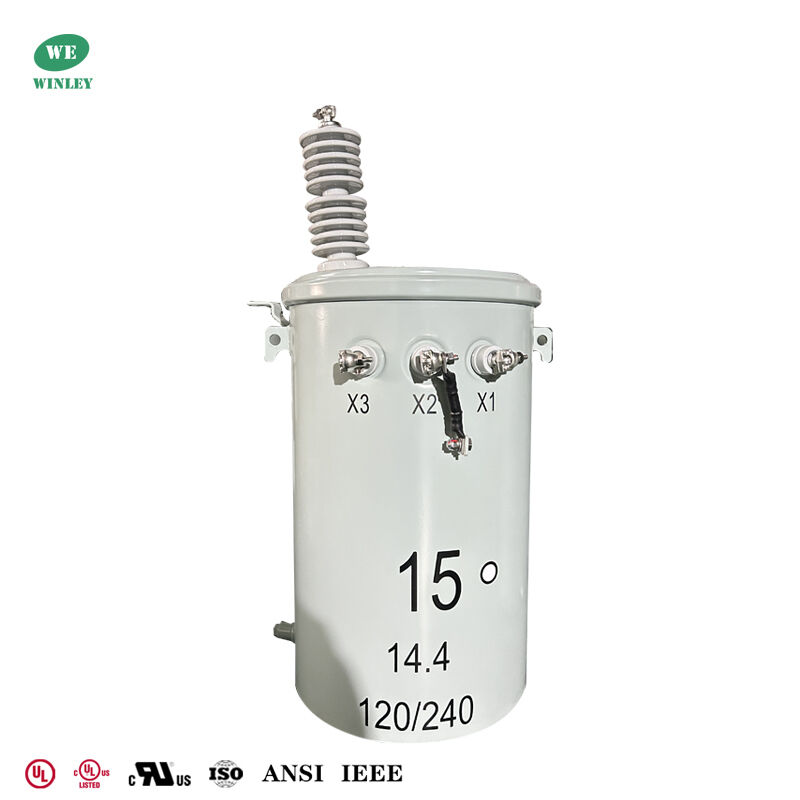

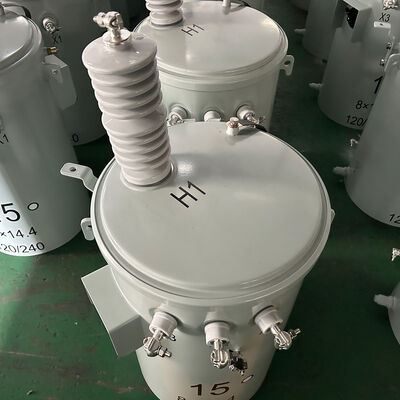

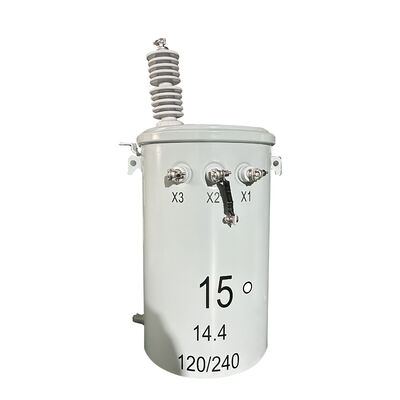

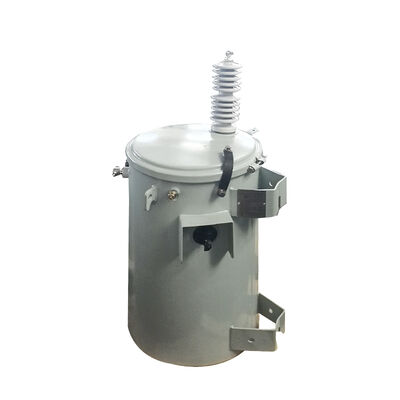

15kVA電柱取付変圧器 13.8kV～120V 油入電力変圧器 CSA C2.2-06規格 cUL認証
Winley Electricの単相電柱取付変圧器は、北米のネットワークにおける信頼性の高い屋外配電用に特別に設計されています。CSA要件を満たすように設計および製造され、cUL認証を取得したこの従来の電柱取付ユニットは、ユーティリティおよび地方自治体の用途向けに、信頼性の高い性能、安全性、および容易な設置を提供します。
主なデータ
| No. | 項目 | 単位 | 仕様 | 備考 |
| 1 | タイプ | ～ | 電柱取付型 | 従来型 |
| 2 | 定格容量 | kVA | 15 | |
| 3 | 相数 | ～ | 単相 | |
| 4 | 一次電圧 | V | 13856GrdY/8000 | 接地Y |
| 5 | 二次電圧 | V | 120/240 | |
| 6 | ベクトルグループ | ～ | Ii6 | |
| 7 | タップの種類 | ～ | 無負荷タップ | |
| 8 | タップ範囲 | % | ±2*2.5 | |
| 9 | 冷却方式 | ～ | ONAN | |
| 10 | 定格周波数 | Hz | 60 | |
| 11 | 絶縁クラス | ～ | A(105℃) | |
| 12 | 温度上昇 | K | 65 | |
| 13 | 巻線材料 | ～ | アルミニウム/アルミニウム | |
| 14 | コア材料 | ～ | ケイ素鋼 | |
| 15 | 絶縁油 | ～ | 鉱物油 | |
| 16 | 寸法 | mm | 430*510*950 | 参考用 |
| 17 | 重量 | kg | 140 | |
| 18 | 使用条件 | ～ | 屋外 | |
| 19 | 海抜 | m | ≤1000 | |
| 20 | 規格 | ～ | CSA C2.2-06/CSA 802 |
図面
主な特徴
仕様
| 10kva-333kva 単相油入変圧器 | ||||||
| 定格容量(kVA) | 高電圧(V) | 低電圧(V) | 接続記号 | 規格 | 短絡インピーダンス(%) | 効率 |
| 電圧(V) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8-4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||

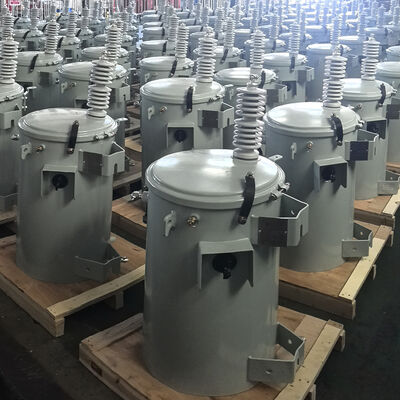

製造プロセス
結論
Winley ElectricのCSA規格、cUL認証の単相電柱取付変圧器は、実績のある電気性能と、認証された安全性と堅牢な屋外構造を組み合わせ、CSA準拠とcUL認定を必要とするユーティリティおよび請負業者にとって信頼できる選択肢となっています。
|
