| ブランド名: | WINLEY |
| モデル番号: | D-50/13.85 |
| MOQ: | 1台 |
| 価格: | $1000-$10000 |
| パッケージの詳細: | 合板ケース |
| 支払条件: | T/T |

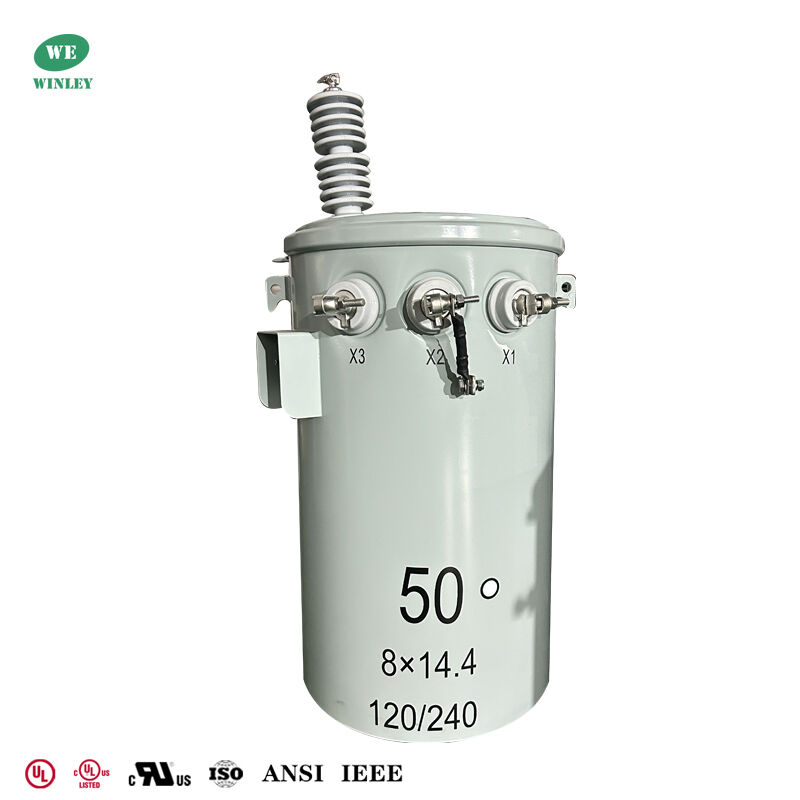

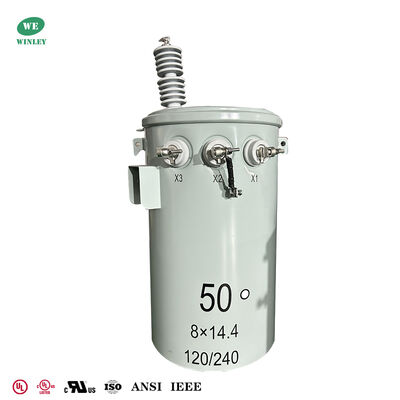

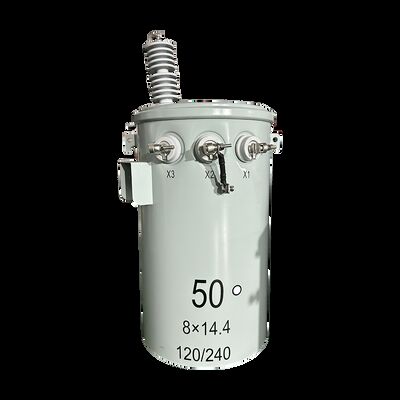

CSA 2.2 802 標準 50kva ポールマウント トランスフォーマー オイルタイプ 13856V から 120v cUL 認証された電源ポール トランスフォーマー
CSA C2.2-06/CSA 802規格は,安全で効率的な性能を確保するために,トランスフォーマー設計,運用,試験のあらゆる側面をカバーします.エネルギー損失の削減と環境規制の遵守に特に重点を置く.
ウィンリー・エレクトリックの単相柱式トランスフォーマーは,CSAの要件に完全に準拠しており,ULとcULの認証を受けています.連続運転の高い信頼性維持が簡単です
UL 認証 cUL 認証

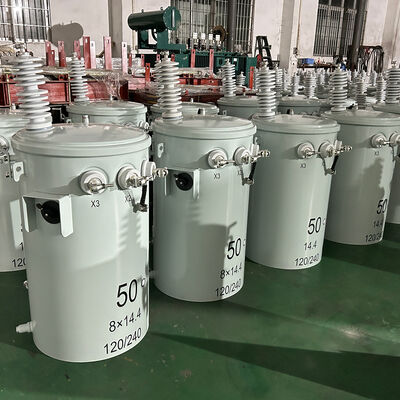

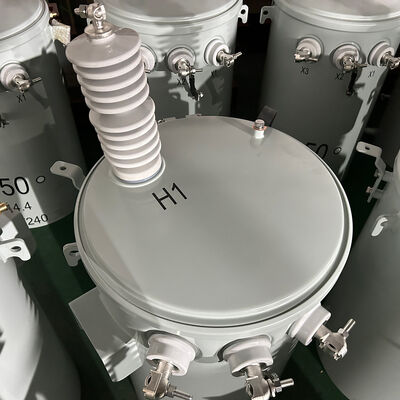

工場の製品写真
主要データ
| 違う 違う | ポイント | ユニット | 仕様 | 警告 |
| 1 | タイプ | ~ | ポール上 | 常規型 |
| 2 | 定数容量 | kVA | 50 | |
| 3 | 段階番号 | ~ | 単相 | |
| 4 | 主電圧 | V | 13856GrdY/8000 | 粉砕されたワイ |
| 5 | 副電圧 | V | 120/240 | |
| 6 | ベクトルグループ | ~ | 第6回 | |
| 7 | トップタイプ | ~ | 外回路のタップ | |
| 8 | 触れる範囲 | % | ±2*25 | |
| 9 | 冷却方法 | ~ | ONAN | |
| 10 | 定数周波数 | Hz | 60 | |
| 11 | 隔熱クラス | ~ | A について(105°C) | |
| 12 | 温度上昇 | K | 65 | |
| 13 | 巻き物 | ~ | アルミニウム/アルミニウム | |
| 14 | 中核材料 | ~ | シリコン鋼 | |
| 15 | 断熱液体 | ~ | ミネラルオイル | |
| 16 | サイズ | mm | 625*730*1150 | 参照のみ |
| 17 | 体重 | 体重 | 320 | |
| 18 | サービス状態 | ~ | 屋外 | |
| 19 | 海面 | m | ≤1000 | |
| 20 | スタンダード | ~ | CSA C2.2-06/CSA 802 |
図面
配送トランスフォーマーに関するCSA規格の主要な利点
仕様
| 10kva-333kva 単相油浸式トランスフォーマー | ||||||
| 定額キャプティ (kVA) | ハイ | 低電圧 | 接続シンボル | スタンダード | 短回路阻力 (%) | 効率性 |
| 電圧 (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 1.8〜4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
生産プロセス
|
