| ブランド名: | WINLEY |
| モデル番号: | ZGS-112.5/4.16 |
| MOQ: | 1台 |
| 価格: | $5000-$150000 |
| パッケージの詳細: | 合板ケース |
| 支払条件: | T/T |

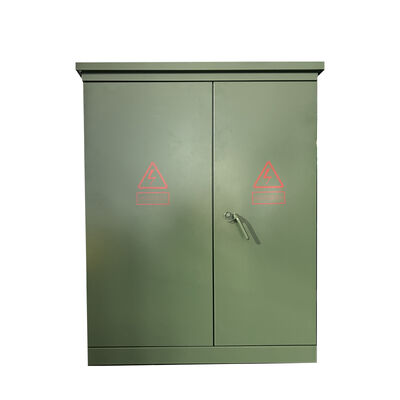

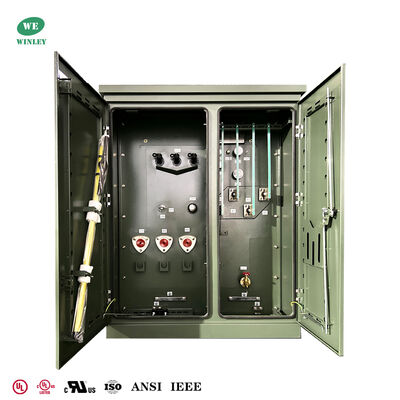

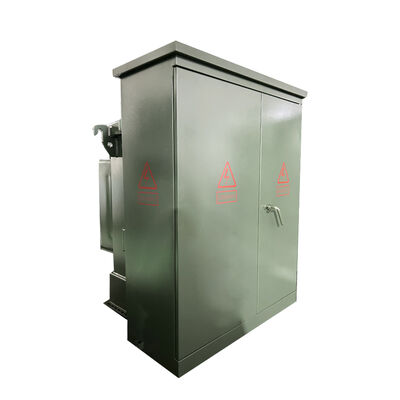

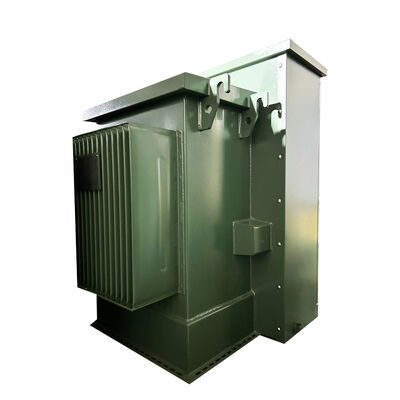

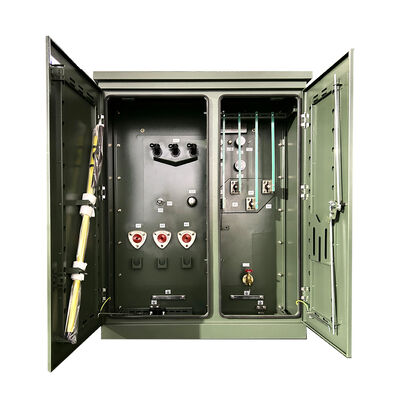

112.5kVA 三相パッドマウント変圧器 4160V から 208V 油入配電変圧器パッドマウントUL/CUL 認証済み
この三相パッドマウント変圧器は、ラジアル給電用途向けに特別に設計されたコンパートメント型、液体充填構成を特徴としています。 定格容量 112.5 KVA で、周波数 60 Hz で動作し、Dyn1 ベクトルグループ、4160V 一次電圧、208Y/120V 二次電圧を備えており、商業および産業シナリオの配電ニーズに最適です。
当社を選ぶ理由
WINLEY は、ANSI®/IEEE® 規格に準拠し、UL/cUL 認証を取得した、液体充填三相パッドマウント変圧器の完全なラインナップを提供しています。 最大 34.5 kV の電圧と最大 5,000 kVA の定格を備えたこれらの変圧器は、変電所や産業用電力システムなどの高電圧および大容量用途に適しています。 オイル浸漬設計により、高負荷、高電圧のシナリオで優れた性能と安定性が保証されます。
UL 証明書 cUL 証明書
主なデータ
| 変圧器の種類 | パッドマウント、コンパートメント型 |
| 変圧器構成 | 液体充填パッドマウント |
| 変圧器給電タイプ | ラジアル給電 |
| 相 | 三相 |
| 容量 | 112.5 KVA |
| ベクトルグループ | Dyn1 |
| 一次電圧 | 4160V |
| 二次電圧 | 208Y/120 |
| 周波数 | 60 Hz |
| 温度上昇 | 55/65°C |
| 冷却クラス | ONAN; 自己冷却 |
| 効率規格 | DOE 2016 規格に適合、ANSI/IEEE 規格に適合 |
| 巻線材料 | 銅 |
| 無負荷損失 (ワット) | +/- 260W |
| 全負荷損失 (ワット) 100% | +/- 1,300W |
技術図面
アプリケーション
S仕様
| 定格電力 (KVA) |
高電圧 (KV) |
低電圧 (V) |
無負荷損失 (W) |
負荷損失 (W) |
高さ (mm) |
奥行き (mm) |
幅 (mm) |
重量 (kg) |
重量 (Lbs) |
| 75KVA | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 or others |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
製造プロセス
|
